Como funciona um sistema de empilhamento de núcleo?

Na fabricação de equipamentos elétricos modernos, a precisão e a eficiência da produção do núcleo do transformador e do motor determinam diretamente o desempenho, a confiabilidade e a economia dos produtos finais. No centro deste processo de produção está o empilhamento de núcleos e linhas de montagem , uma integração sofisticada de manuseio mecânico, inspeção óptica e sistemas de controle automatizados. Este artigo fornece uma explicação técnica abrangente de como funciona um sistema de empilhamento de núcleos, detalhando seus princípios básicos, principais módulos de equipamentos e o papel crítico que desempenha na fabricação industrial em grande escala.

1. Princípios Fundamentais do Core Stacking

A empilhamento de núcleos e linhas de montagem O sistema foi projetado para transformar folhas finas individuais de aço elétrico - comumente conhecidas como laminações - em um núcleo laminado sólido e dimensionalmente preciso. O desafio fundamental é que cada laminação deve ser empilhada em uma sequência e orientação precisas para minimizar as perdas por correntes parasitas e garantir a uniformidade do fluxo magnético. O sistema normalmente começa com um empilhamento de núcleos e linhas de montagem unidade de alimentação que recebe laminações pré-cortadas ou cortadas de uma máquina de corte transversal. Essas laminações são então transportadas para uma estação de empilhamento onde braços robóticos ou unidades de coleta e colocação servoacionadas manuseiam cada folha.

O ciclo de trabalho de um sistema típico pode ser dividido em quatro fases sequenciais: alimentação, detecção de orientação, empilhamento e consolidação. Durante a fase de alimentação, as laminações são individualizadas e alinhadas por meio de alimentadores vibratórios ou correias transportadoras. Na fase de detecção de orientação, sensores ópticos ou câmeras de visão mecânica identificam o lado da rebarba, as posições dos entalhes e quaisquer defeitos superficiais. A fase de empilhamento envolve a colocação precisa de cada laminação em uma pilha crescente, muitas vezes usando pinças a vácuo para evitar riscar o material. Finalmente, a fase de consolidação utiliza soldagem, intertravamento ou ligação adesiva para fixar a pilha em uma única unidade rígida. Todo esse fluxo de trabalho é orquestrado por um controlador lógico programável (PLC) que sincroniza todas as partes móveis com precisão em nível de mícron.

2. Módulos de equipamentos principais e suas funções

Para entender como funciona um sistema de empilhamento de núcleo , é fundamental examinar seus principais módulos. Cada módulo contribui com uma função específica e sua integração perfeita define o desempenho geral do sistema. Abaixo está uma análise dos quatro módulos principais encontrados no moderno empilhamento de núcleos e linhas de montagem :

• Módulo de Alimentação e Singulação: Esta unidade recebe laminações a granel provenientes de magazines ou correias transportadoras. Utiliza sopradores de ar e separadores mecânicos para garantir que apenas uma laminação de cada vez entre na área de empilhamento. As taxas de alimentação em alta velocidade podem atingir até 60 peças por minuto, dependendo da espessura e do tamanho da laminação.
• Módulo de Visão e Inspeção: Equipado com câmeras de alta resolução e iluminação de fundo, este módulo verifica cada laminação quanto a tolerâncias dimensionais, altura de rebarbas e planicidade da superfície. Qualquer laminação que falhar na inspeção é automaticamente rejeitada em uma caixa separada, evitando que os defeitos se propaguem para o núcleo final.

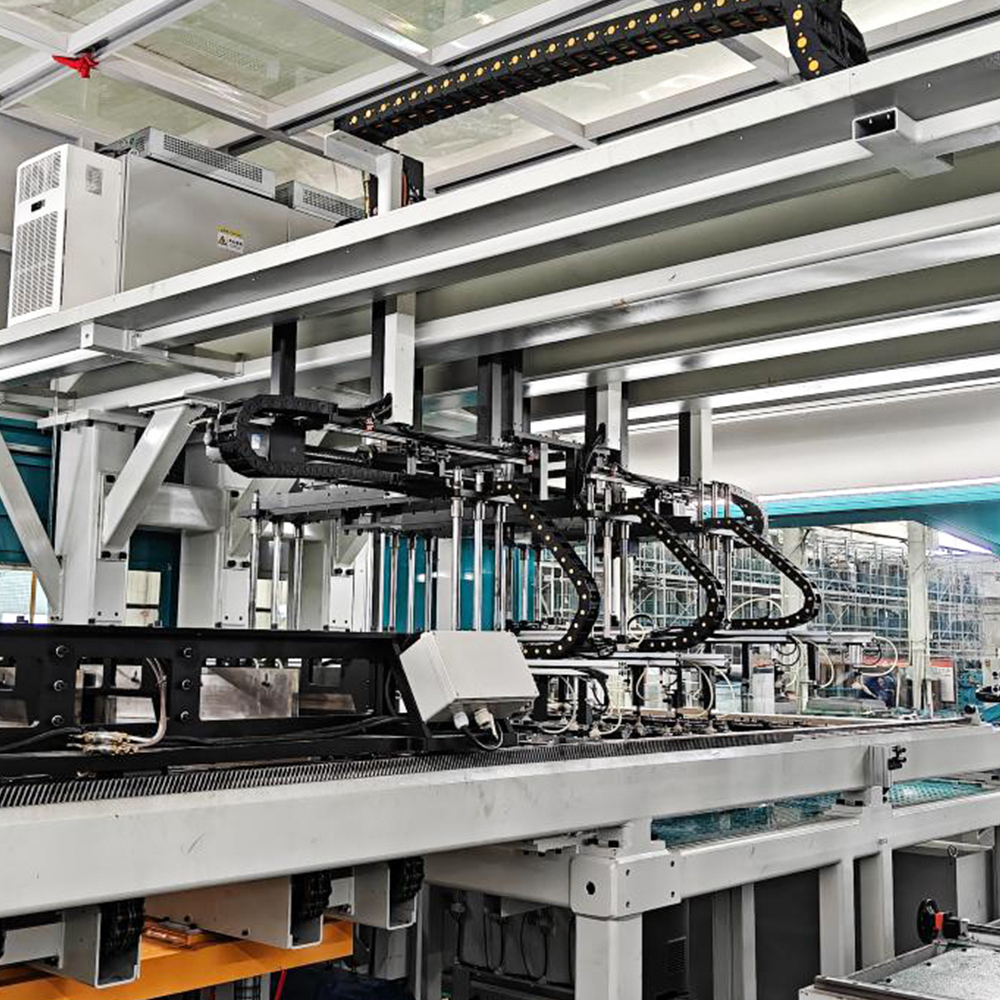

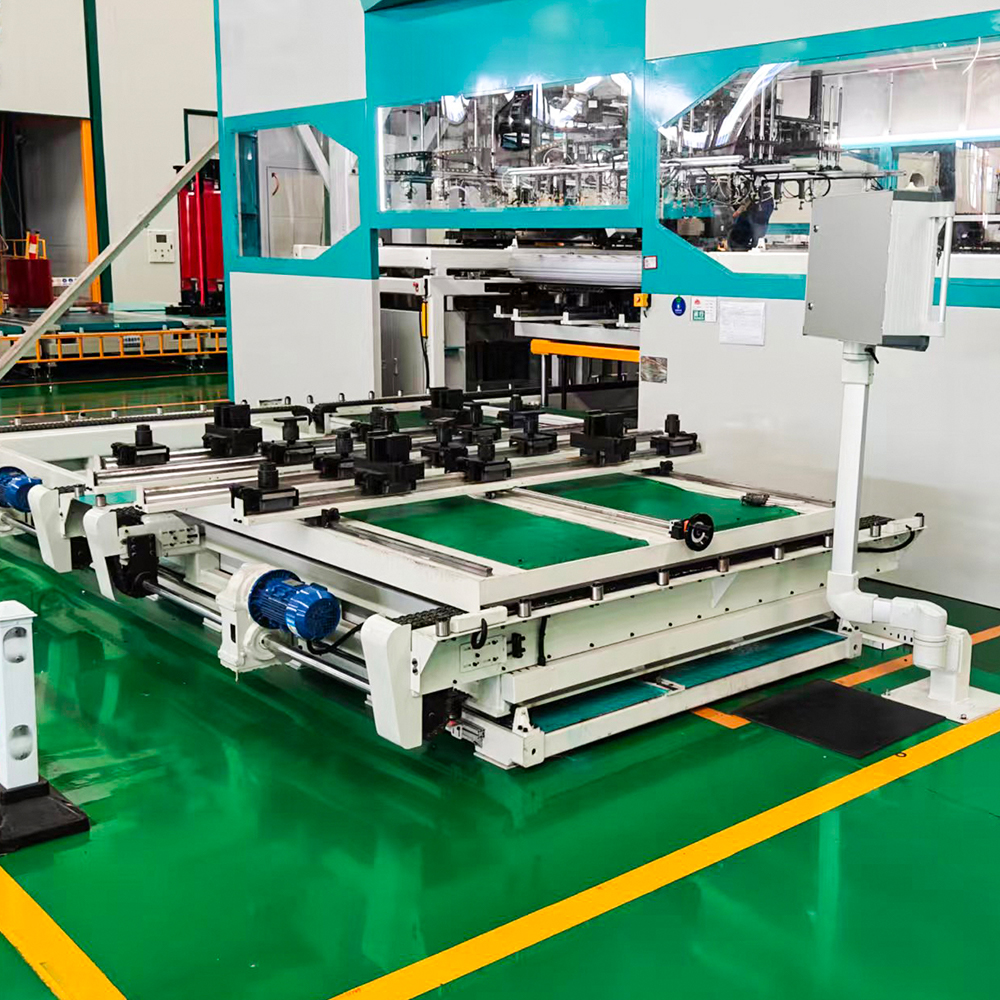

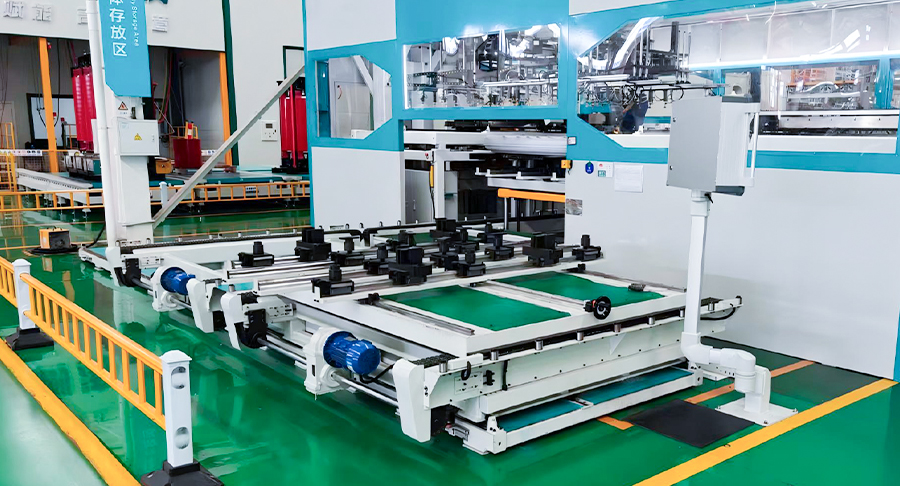

• Módulo de empilhamento e posicionamento: Este é o núcleo do sistema. Um pórtico servo-acionado ou robô SCARA coleta cada laminação inspecionada e a coloca em um dispositivo de empilhamento. O acessório geralmente inclui pinos-guia que combinam com os furos nas laminações, garantindo o alinhamento rotacional. Para núcleos de transformadores com múltiplas pernas, o sistema pode empilhar cada perna separadamente antes de juntá-las.

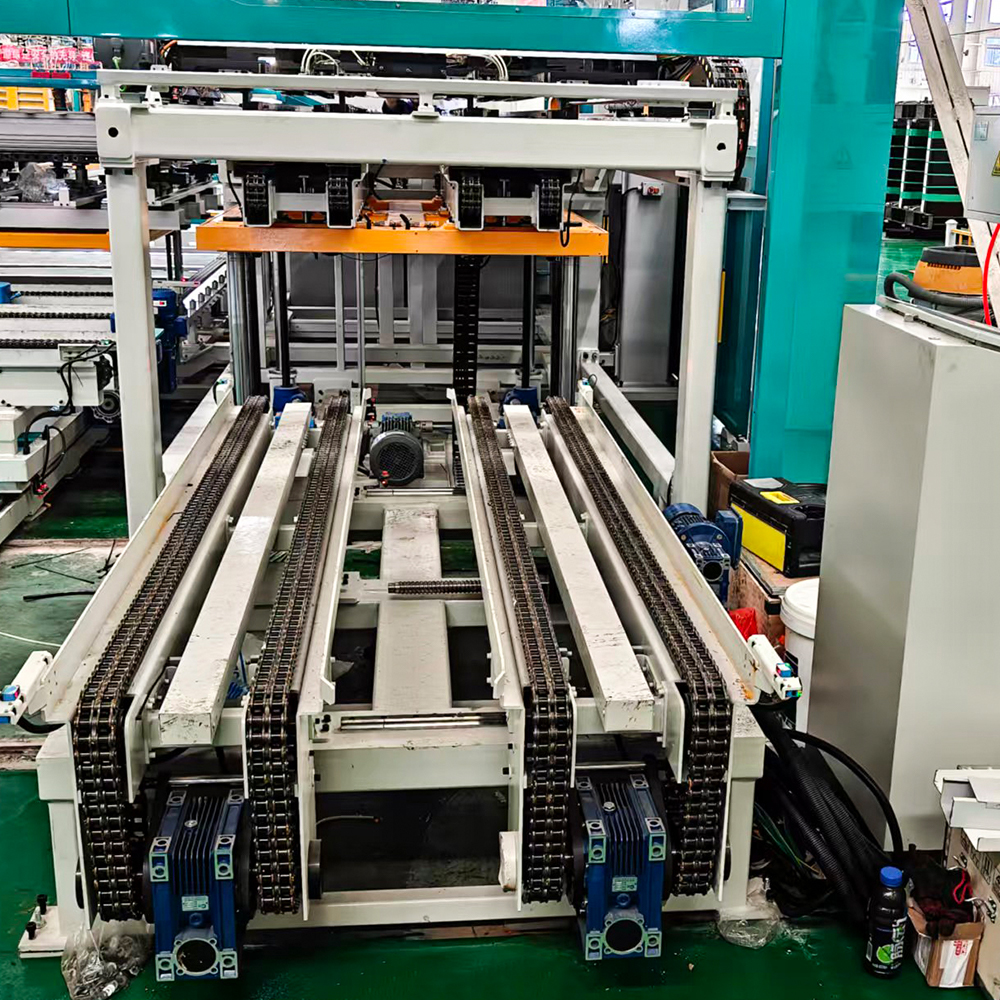

• Módulo de Consolidação e Ejeção: Uma vez alcançada a altura alvo da pilha (medida pela contagem de camadas ou sensor óptico de altura), o módulo aplica um dos três métodos de consolidação: soldagem TIG em vários pontos, intertravamento mecânico usando marcas de perfuração ou cura adesiva com UV ou ligação térmica. O núcleo acabado é então ejetado em um transportador de saída para processamento ou embalagem posterior.

A coordenação entre estes módulos é crítica. Por exemplo, se o módulo de visão detectar uma laminação desalinhada, o módulo de empilhamento deverá ajustar sua trajetória de posicionamento em tempo real. Fabricantes líderes como Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. desenvolveram algoritmos de software proprietários que permitem esse controle adaptativo, tornando seus empilhamento de núcleos e linhas de montagem particularmente robusto para ambientes de produção de alto mix e baixo volume.

3. Classificação de Sistemas de Empilhamento de Núcleos

Com base na configuração e aplicação, empilhamento de núcleos e linhas de montagem podem ser divididos em três categorias principais. Cada categoria atende a requisitos de produção distintos, desde produção em massa em alta velocidade até prototipagem flexível. As subseções a seguir fornecem uma análise aprofundada de cada tipo.

3.1 Sistemas de empilhamento integrados em linha

Os sistemas integrados em linha são conectados diretamente à linha de corte longitudinal ou transversal a montante. Assim que as laminações são cortadas, elas são imediatamente alimentadas na unidade de empilhamento sem armazenamento intermediário. Este design minimiza o manuseio de materiais e reduz o risco de danos nas bordas. A característica definidora dos sistemas em linha é a sua velocidade de sincronização – eles operam na mesma taxa de ciclo da máquina de corte, normalmente entre 40 e 80 golpes por minuto. Suas características técnicas incluem empilhamento de cabeçote duplo para colocação simultânea de duas laminações, monitoramento de espessura em tempo real usando sensores laser e troca automática de ferramentas para diferentes larguras de núcleo.

As aplicações típicas para sistemas em linha são a produção em larga escala de núcleos de transformadores de distribuição e estatores de motores de veículos elétricos, onde qualidade consistente e alto rendimento são fundamentais. A principal vantagem sobre os sistemas off-line é a eliminação do armazenamento temporário, o que economiza espaço e reduz o estoque de trabalho em andamento. Além disso, os sistemas em linha podem detectar defeitos de corte imediatamente, permitindo feedback instantâneo à unidade de corte. Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. oferece soluções em linha que incorporam interfaces inteligentes de armazenamento de oficina, permitindo a troca contínua de dados com sistemas de planejamento de recursos empresariais (ERP). Essa integração garante que cada lote de núcleos seja rastreável desde a matéria-prima até o produto acabado.

3.2 Sistemas de empilhamento autônomos off-line

Os sistemas autônomos off-line operam independentemente do processo de corte. As laminações são primeiro cortadas, empilhadas em magazines e depois transportadas para a estação de empilhamento. Essa dissociação permite que os planejadores de produção operem a linha de corte com eficiência máxima, enquanto a linha de empilhamento lida com diferentes tipos de machos em paralelo. A abordagem off-line é particularmente adequada para ambientes de produção onde os tamanhos dos pedidos são pequenos, mas variam significativamente na geometria do núcleo. Um componente crítico dos sistemas off-line é o trocador automático de magazine, que pode conter até 12 tipos de laminação diferentes e alternar entre eles em minutos.

Tecnologicamente, os sistemas off-line geralmente incorporam sistemas de visão mais avançados porque as laminações podem ter sido armazenadas por horas ou dias, acumulando poeira ou pequena oxidação. O módulo de visão em sistemas off-line inclui, portanto, escovas de limpeza adicionais e eliminadores de estática. Os métodos de consolidação são semelhantes aos sistemas em linha, mas os sistemas offline utilizam frequentemente ligação adesiva em vez de soldadura porque o adesivo permite uma melhor distribuição de tensão em núcleos com geometrias complexas de sobreposição escalonada. Para os fabricantes que desejam atualizar o empilhamento manual, os sistemas autônomos off-line oferecem um investimento inicial mais baixo e uma integração mais fácil com os equipamentos de manuseio de materiais existentes. Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. fornece plataformas off-line modulares que podem ser configuradas com operação de pilha única ou pilha dupla, proporcionando aos clientes a flexibilidade de dimensionar a produção conforme a demanda aumenta.

3.3 Sistemas de empilhamento de torre rotativa

Os sistemas de torre rotativa representam o mais recente avanço em empilhamento de núcleos e linhas de montagem tecnologia. Em vez de um único dispositivo de empilhamento estacionário, esses sistemas empregam uma torre rotativa que suporta vários paletes de empilhamento. Enquanto um palete é preenchido com laminações, outro palete é consolidado e ejetado e um terceiro palete é preparado para o próximo lote. Esse processamento paralelo reduz drasticamente o tempo ocioso e aumenta o rendimento geral em até 40% em comparação com projetos de estação única.

O mecanismo da torre é acionado por um motor de torque de acionamento direto que proporciona rotação excepcionalmente suave e posicionamento angular preciso. Cada palete está equipada com o seu próprio conjunto de pinos-guia e mecanismos de fixação, permitindo ao sistema alternar entre diferentes tamanhos de núcleo sem intervenção manual. Os sistemas de torre rotativa são ideais para produção em alto volume de núcleos padronizados, como aqueles usados ​​em pequenos transformadores de distribuição e indutores. Seu tamanho compacto também os torna atraentes para fábricas com espaço limitado. Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. implantou com sucesso sistemas de torre rotativa em vários locais de clientes, alcançando taxas de defeitos abaixo de 0,2% e eficácia geral do equipamento (OEE) superior a 85%.

Para resumir as etapas operacionais em todos os três tipos de sistema, a lista ordenada a seguir descreve o procedimento genérico para um ciclo de empilhamento típico:

1. Carregamento de materiais: As laminações são carregadas no alimentador ou diretamente da linha de corte.
2. Singulação e orientação: Cada laminação é separada, alinhada e seu lado com rebarba é detectado através da visão.
3. Colocação: O robô ou pórtico seleciona a laminação e a coloca no palete de empilhamento com precisão de nível micrométrico.
4. Contagem de camadas e verificação de altura: O sistema conta cada camada e verifica a altura crescente da pilha em relação ao alvo.
5. Consolidação: Uma vez alcançado o objetivo, o sistema solda, interliga ou une a pilha em um núcleo sólido.
6. Ejeção e transporte: O núcleo acabado é ejetado em um transportador para processamento ou embalagem posterior.

4. Integração com Fabricação Inteligente

Moderno empilhamento de núcleos e linhas de montagem não são mais máquinas isoladas; eles são nós integrais no ecossistema mais amplo de fábricas inteligentes. Através da Internet das Coisas Industrial (IIoT), esses sistemas transmitem continuamente dados sobre tempos de ciclo, taxas de defeitos e desgaste de consumíveis para um sistema central de execução de fabricação (MES). Esta abordagem baseada em dados permite a manutenção preditiva, reduzindo o tempo de inatividade não planejado em até 30%. Por exemplo, Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. incorporou sistemas inteligentes de armazenamento em oficinas e linhas de produção logística automatizadas que fazem interface direta com seus equipamentos de empilhamento, criando um fluxo de material totalmente automatizado, desde bobinas de aço bruto até núcleos de transformadores acabados.

Além disso, os sistemas avançados agora incluem algoritmos de autoaprendizagem que ajustam os parâmetros de empilhamento com base no desempenho histórico. Se um determinado lote de laminação apresentar maior variação de rebarbas, o sistema poderá reduzir automaticamente a velocidade de colocação para manter a precisão. Este nível de adaptabilidade é particularmente valioso em regiões com qualidades variadas de matérias-primas. Ao combinar mecânica de precisão com software inteligente, Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. continua a ultrapassar os limites do que empilhamento de núcleos e linhas de montagem pode alcançar, fornecendo soluções de suporte completas que cobrem tudo, desde o corte transversal do núcleo até a montagem final.

Perguntas frequentes

Q1: Qual é a principal diferença entre sistemas de empilhamento em linha e offline?

Os sistemas em linha estão diretamente conectados à linha de corte e operam na mesma velocidade, o que os torna ideais para produção contínua de grandes volumes. Os sistemas off-line operam de forma independente, permitindo maior flexibilidade no manuseio de diferentes tamanhos e geometrias de núcleos, o que se adapta a ambientes de trabalho ou de baixo volume e alta mistura.

P2: Como um sistema de torre rotativa melhora a produtividade em comparação com um sistema de estação única?

Um sistema de torre rotativa utiliza vários paletes em um mecanismo rotativo. Enquanto um palete está sendo preenchido, outro está em consolidação e um terceiro está sendo ejetado ou preparado. Esse fluxo de trabalho paralelo elimina o tempo de espera entre os ciclos, aumentando o rendimento geral em até 40% sem sacrificar a precisão do empilhamento.

Q3: Quais métodos de consolidação são comumente usados ​​em linhas de montagem e empilhamento de núcleos, e qual é o melhor?

Os três métodos principais são soldagem TIG, intertravamento mecânico e colagem adesiva. A soldagem oferece alta resistência mecânica, o intertravamento é mais rápido e não requer consumíveis, e a ligação adesiva proporciona melhor desempenho magnético, reduzindo o estresse interno. A melhor escolha depende da aplicação principal – soldagem para grandes transformadores de potência, intertravamento para motores produzidos em massa e adesivo para projetos de alta eficiência com juntas escalonadas.

Q4: Como a Jiangsu Jingtianxia Electric Technology Co., Ltd. garante o controle de qualidade em seus sistemas de empilhamento?

Jiangsu Jingtianxia integra inspeção visual em vários estágios, monitoramento de espessura em tempo real e rejeição automatizada de laminações defeituosas. Seus sistemas também alimentam dados de produção em uma plataforma MES, permitindo total rastreabilidade e controle estatístico do processo. Com mais de 46 talentos técnicos profissionais, a empresa mantém protocolos de testes rigorosos para cada sistema antes da entrega, garantindo um desempenho consistente nas instalações do cliente.

Q5: Os sistemas de empilhamento de núcleos podem lidar com diferentes materiais de laminação, como aço amorfo ou aço silício?

Sim, os sistemas modernos são projetados com pressão de pinça ajustável, velocidades de alimentação variáveis ​​e algoritmos de visão personalizáveis ​​para acomodar uma ampla variedade de materiais. O aço amorfo, que é mais fino e mais quebradiço, requer um manuseio mais cuidadoso e muitas vezes se beneficia da ligação adesiva em vez da soldagem. Jiangsu Jingtianxia oferece configurações personalizadas para atender às características específicas do material.

P6: Qual é o retorno sobre o investimento (ROI) típico para automatizar um processo manual de empilhamento de núcleos?

Embora o ROI exato varie de acordo com o volume de produção, a maioria dos fabricantes vê o retorno dentro de 18 a 24 meses. A automação reduz os custos de mão de obra, elimina erros humanos, aumenta o rendimento e melhora o rendimento do material. Além disso, os sistemas automatizados permitem operação 24 horas por dia, 7 dias por semana, o que acelera ainda mais o ROI para linhas de produtos de alta demanda.
