Para que serve uma máquina de corte transversal de núcleo usada na indústria de transformadores?

No moderno ecossistema de fabricação de transformadores, a precisão e a eficiência não são apenas objetivos operacionais, mas requisitos fundamentais para a confiabilidade do produto e o controle de custos. No centro deste ambiente orientado para a precisão está o máquinas de corte transversal de núcleo , uma categoria de equipamento especializado projetado para processar chapas de aço silício nas dimensões exatas necessárias para a laminação do núcleo do transformador. Ao contrário das linhas de corte ou cisalhamento de uso geral, essas máquinas são projetadas para lidar com as propriedades físicas exclusivas dos aços elétricos com grãos orientados, garantindo formação mínima de rebarbas, cortes angulares exatos e fatores de empilhamento consistentes. Este artigo fornece um exame técnico abrangente de como máquinas de corte transversal de núcleo funcionam na indústria de transformadores, suas classificações primárias e o papel crítico que desempenham nos fluxos de trabalho de fabricação inteligentes modernos.

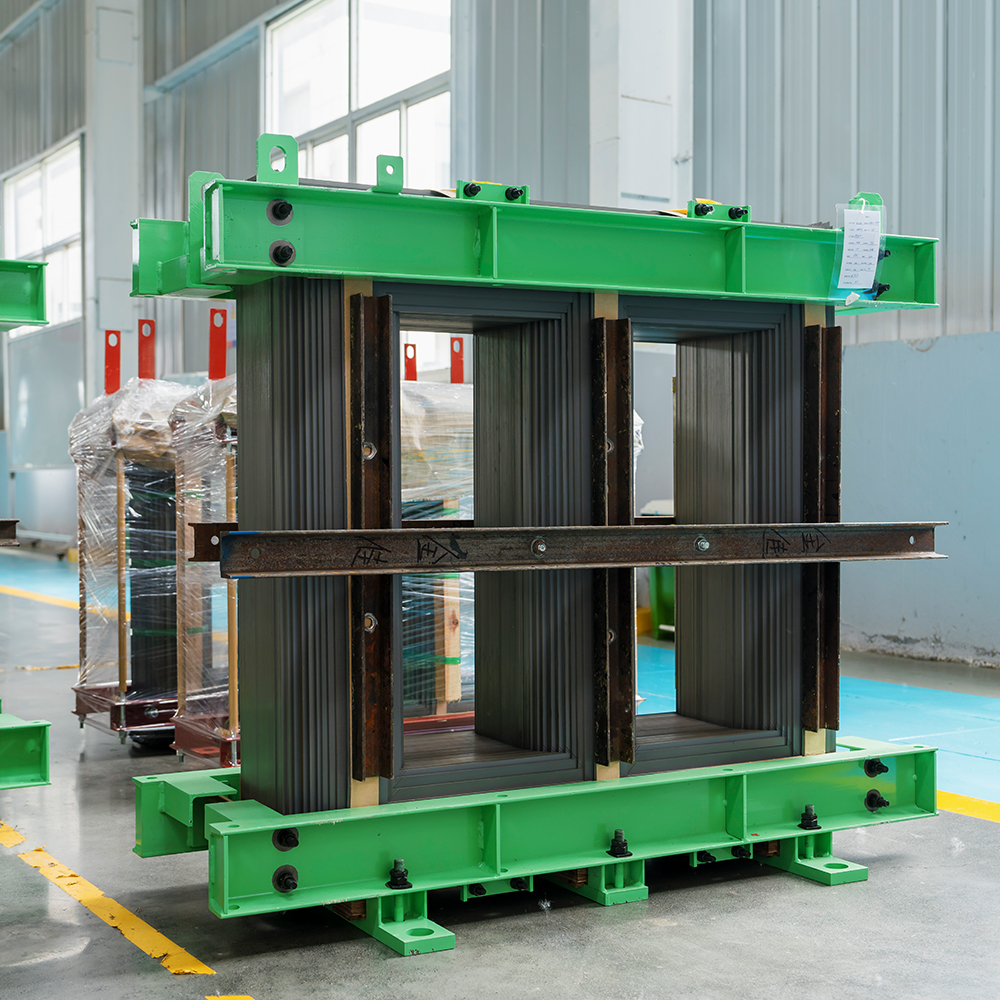

O núcleo do transformador, normalmente construído a partir de camadas empilhadas de aço silício fino, determina a eficiência magnética da unidade, as perdas sem carga e o desempenho térmico geral. Qualquer desvio no comprimento do corte, esquadria ou qualidade da borda se traduz diretamente em aumento de perdas por correntes parasitas ou ruído audível. Portanto, máquinas de corte transversal de núcleo não são tesouras independentes, mas sistemas integrados que incorporam mecanismos de alimentação, unidades de endireitamento, codificadores de medição de precisão e estações de perfuração ou entalhe de alta velocidade. Para apreciar a sua plena utilidade, é essencial examinar as três principais categorias de produtos que dominam o mercado atual: linhas de corte modulares de alta velocidade , tesouras transversais CNC de precisão e sistemas integrados de empilhamento e corte . Cada categoria aborda escalas de produção, classes de materiais e requisitos de automação distintos, oferecendo aos fabricantes uma abordagem personalizada para a fabricação de núcleos.

1. Linhas de corte modulares de alta velocidade

A primeira grande classificação abrange linhas de corte modulares de alta velocidade , que são projetados para operações contínuas e de alto rendimento, típicas de produtores de transformadores em grande escala. Estes máquinas de corte transversal de núcleo operam em velocidades de linha superiores a 120 metros por minuto, incorporando rolos de alimentação acionados por servo e algoritmos de compensação de comprimento em tempo real. A característica definidora desta categoria é sua arquitetura modular – a linha pode ser expandida com unidades de puncionamento adicionais, estações de entalhe em V ou até mesmo transportadores de empilhamento automático sem substituir a estrutura de base. Para os fabricantes que produzem transformadores de distribuição em grandes volumes, esta modularidade oferece um caminho claro para atualizações de capacidade, ao mesmo tempo que protege o investimento de capital inicial.

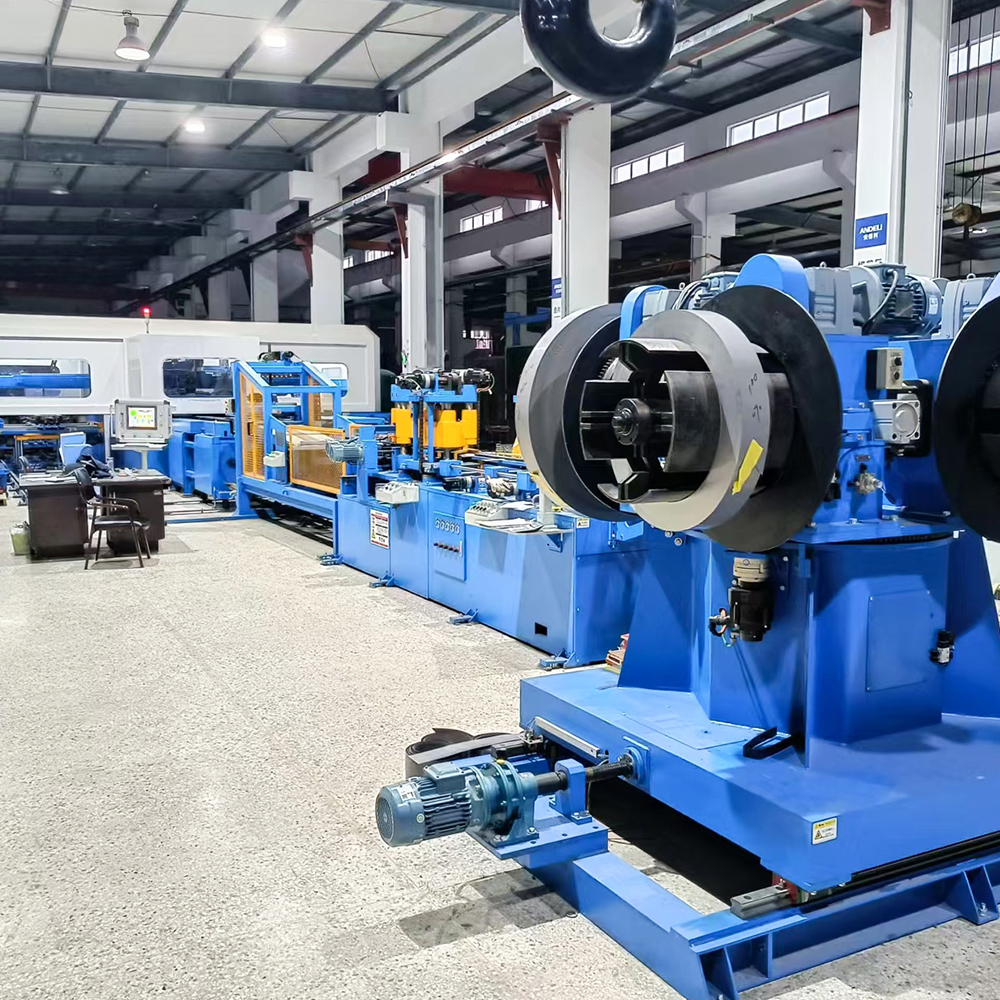

Funcionalmente, uma linha modular de alta velocidade começa com um desbobinador que movimenta bobinas de até 25 toneladas, seguido por um nivelador de precisão que remove o conjunto de bobinas. A estação de corte utiliza uma tesoura rotativa ou uma lâmina de guilhotina acionada por um motor CA de alto torque, alcançando comprimentos de corte com tolerâncias de ±0,05 mm. Os modelos avançados integram detecção óptica de bordas para compensar o desvio do material, garantindo que o corte transversal permaneça perfeitamente perpendicular à direção de laminação. Esta categoria se destaca no processamento de aços silício padrão M4 e M5, comumente usados ​​em transformadores imersos em óleo com capacidade de até 10 MVA. O principal diferencial é a capacidade de manter uma qualidade consistente em altas velocidades e, ao mesmo tempo, suportar trocas rápidas entre diferentes designs de núcleo, normalmente em 15 minutos.

Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. desenvolveu uma linha modular proprietária de alta velocidade que incorpora monitoramento de espessura em tempo real e ajuste adaptativo da folga da lâmina, abordando um dos desafios mais persistentes no corte em alta velocidade: o crescimento de rebarbas em longos ciclos de produção. Com mais de 46 especialistas técnicos internos, a empresa aprimorou seus algoritmos de controle de alimentação para reduzir o desvio de comprimento em 40% em comparação aos sistemas convencionais. Esta solução é particularmente valorizada por clientes que produzem núcleos de liga amorfa, onde mesmo pequenas imperfeições nas bordas podem causar dificuldades significativas de montagem.

• Velocidade máxima de corte: 150 m/min com amortecimento ativo de vibrações.
• Capacidade de puncionamento integrada: até 4 entalhes por ciclo com profundidade programável.
• Coleta automática de sucata e corte de bordas para operação contínua.
• Interface de diagnóstico remoto compatível com sistemas MES de fábrica.

Em comparação com outras categorias, a linha modular de alta velocidade oferece o menor custo por peça para longos ciclos de produção, mas requer uma área maior e um treinamento mais sofisticado do operador. É a escolha preferida para plantas de transformadores dedicadas com portfólios de produtos estáveis.

2. Tesouras transversais CNC de precisão

A segunda categoria compreende tesouras transversais CNC de precisão , que priorizam a precisão e a flexibilidade em relação ao rendimento bruto. Estes máquinas de corte transversal de núcleo são normalmente usados em ambientes de oficina ou para desenvolvimento de protótipos, onde os comprimentos de corte variam frequentemente e os tipos de materiais variam de aço silício padrão a ligas ultrafinas de alta permeabilidade. Ao contrário das linhas modulares, as tesouras de precisão empregam uma construção rígida em forma de C e um sistema de acionamento hidromecânico da lâmina que proporciona um corte limpo e perpendicular com deflexão mínima da lâmina, alcançando tolerâncias tão estreitas quanto ±0,02 mm em uma largura de 1000 mm.

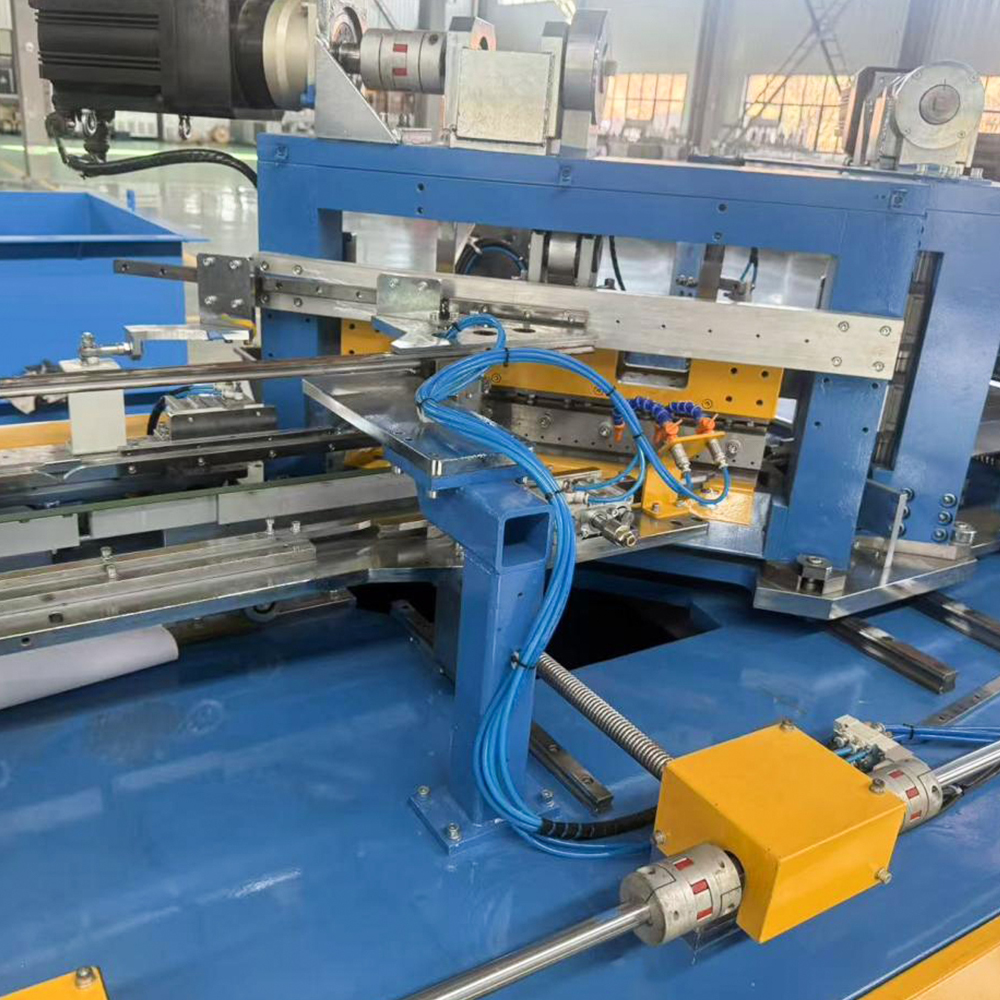

O fluxo de trabalho operacional de uma tesoura de precisão inclui um alimentador de rolo servo-acionado com codificadores absolutos, um backgauge programável para ajuste de comprimento e um painel de controle digital que armazena até 500 programas de corte. Uma característica técnica distintiva é a corte adaptativo em tempo real capacidade, onde o cisalhamento inicia o corte enquanto o material ainda está em movimento, reduzindo o tempo do ciclo sem comprometer a precisão. Isso torna a categoria ideal para a produção de núcleos escalonados e juntas intercaladas, onde cada laminação requer dimensões ligeiramente diferentes para obter uma distribuição ideal do fluxo magnético. As máquinas também suportam cortes de esquadria de até 45 graus, expandindo sua aplicação para transformadores de núcleo enrolado.

Cenários de aplicação típicos incluem oficinas de reparo e manutenção, laboratórios de pesquisa e fabricantes de pequenos lotes de transformadores especiais para aplicações ferroviárias ou marítimas. A vantagem de diferenciação reside na capacidade de processar materiais frágeis – como aços de alta indução com 0,18 mm de espessura – sem gerar rachaduras ou delaminação nas bordas, um problema que frequentemente afeta as tesouras rotativas de alta velocidade. Além disso, a interface CNC permite uma integração perfeita com sistemas CAD, permitindo a importação direta de padrões de corte do software de projeto principal.

Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. oferece uma variante de cisalhamento de precisão equipada com um módulo de inspeção de bordas baseado em laser que rejeita qualquer folha com microrrebarbas superiores a 0,03 mm, garantindo que apenas laminações sem defeitos sigam para a estação de empilhamento. Esta capacidade está alinhada com o portfólio mais amplo da empresa, que inclui equipamentos de empilhamento inteligentes e armazenamento automatizado, criando um sistema de garantia de qualidade de circuito fechado. A categoria de cisalhamento de precisão, embora mais lenta do que as linhas modulares, oferece acabamento superficial superior e é frequentemente utilizada como uma máquina complementar para pedidos de alta mistura e baixo volume.

1. Defina o comprimento de corte alvo e o ângulo de esquadria através da IHM da tela sensível ao toque.
2. Carregue a bobina e inicie o ciclo de endireitamento automático.
3. Execute um corte experimental e verifique as dimensões usando o comparador óptico integrado.
4. Iniciar a produção; o sistema ajusta automaticamente a compensação de alimentação com base no feedback do codificador em tempo real.

Em termos de custo-benefício, as tesouras CNC de precisão exigem um investimento inicial mais alto por unidade de produção, mas oferecem flexibilidade incomparável, tornando-as indispensáveis ​​para fabricantes de transformadores que atendem às diversas especificações dos clientes.

3. Sistemas integrados de empilhamento e corte

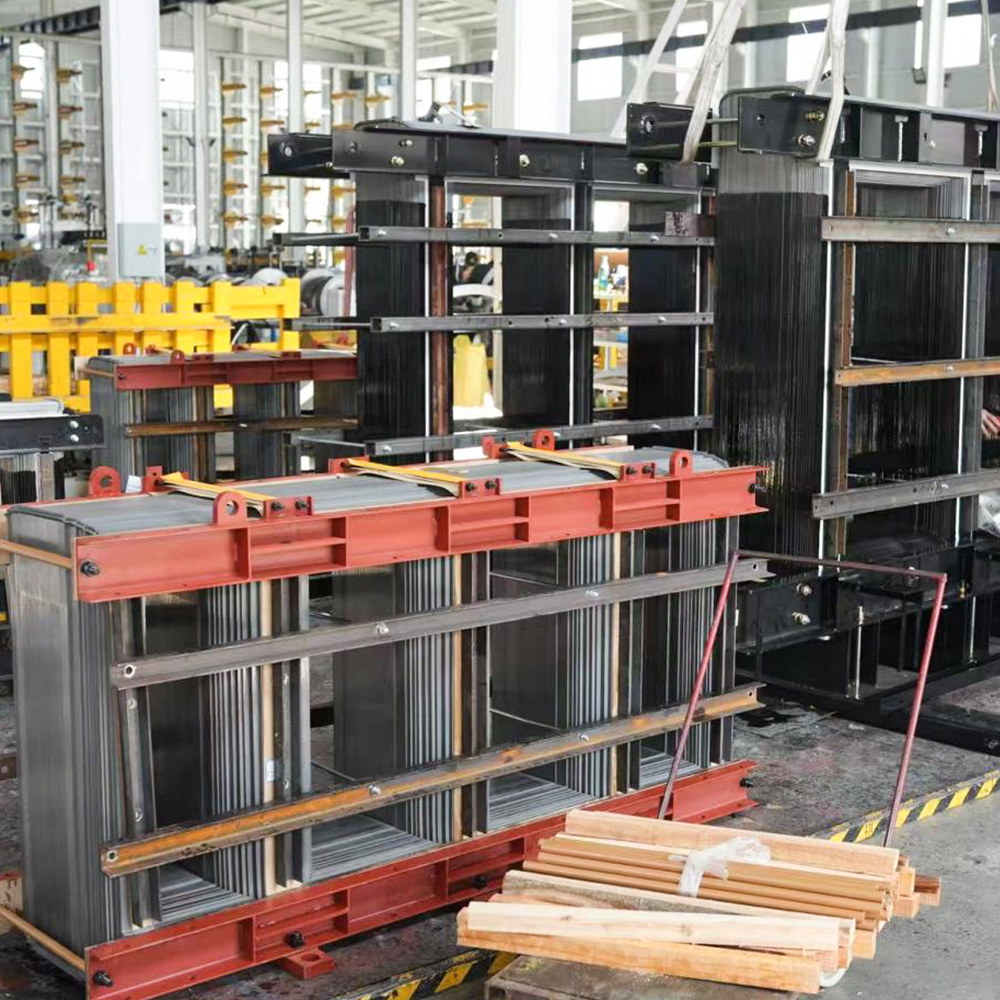

A terceira e mais avançada categoria tecnologicamente é a sistema integrado de empilhamento e corte , que combina corte transversal com empilhamento robótico em um único processo contínuo. Estes máquinas de corte transversal de núcleo não são apenas ferramentas de corte, mas células de trabalho completas que transformam o estoque de bobinas em pacotes centrais prontos para montar. O sistema compreende um módulo de corte a montante – normalmente uma tesoura de precisão ou um cortador rotativo de alta velocidade – seguido por um transportador que alimenta as laminações cortadas para um robô de pórtico multieixo ou uma unidade de coleta e colocação tipo delta. O robô organiza cada laminação em uma sequência de empilhamento predefinida, aplicando adesivo ou pressão de intertravamento conforme necessário.

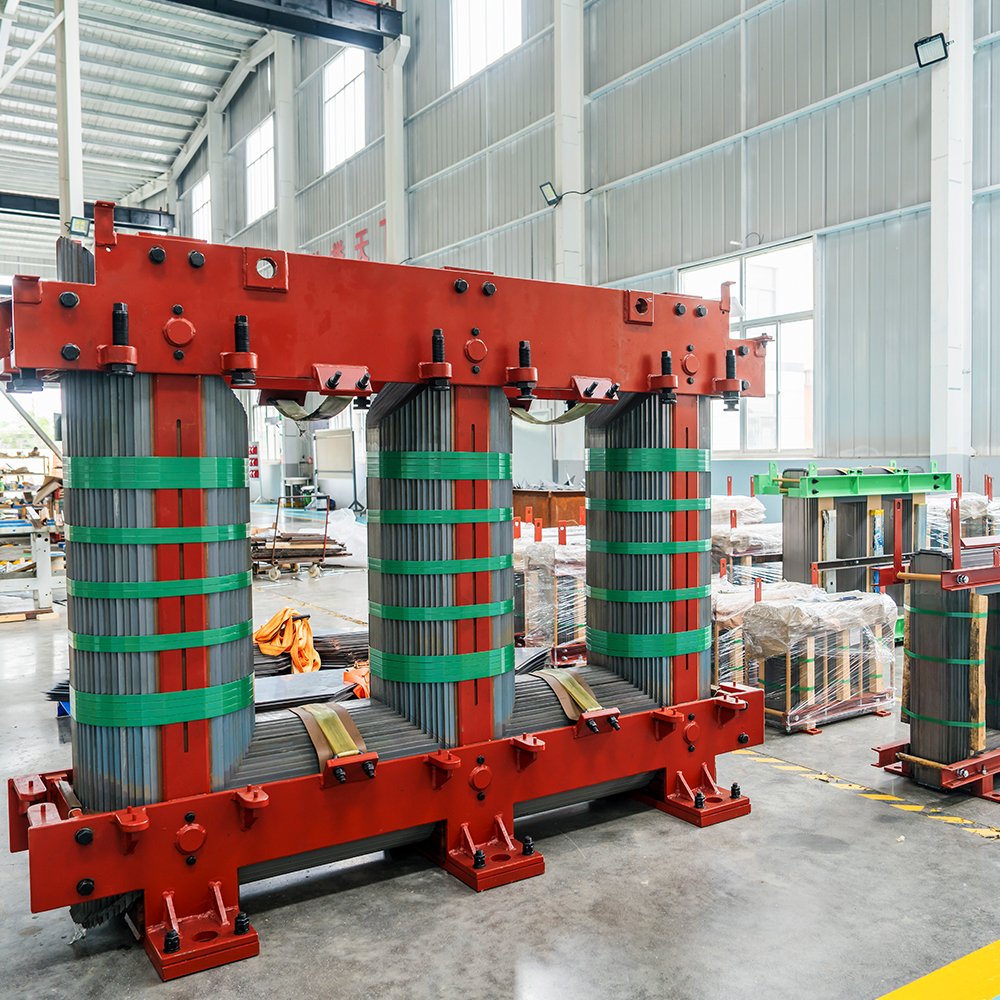

A principal inovação técnica é a controle de registro em tempo real , onde o módulo de corte e o robô de empilhamento compartilham um sistema de coordenadas comum derivado de sensores de borda e câmeras de visão. Isso garante que cada camada seja empilhada com precisão angular melhor que 0,01°, fundamental para reduzir a perda do núcleo em transformadores de alta eficiência (IE4 e superiores). O sistema também inclui uma estação de pesagem integrada que calcula o fator de empilhamento por camada, fornecendo feedback imediato para ajuste do processo. Esta categoria é predominantemente usada para grandes transformadores de potência (acima de 50 MVA) e para transformadores de tração onde o peso e a simetria do núcleo afetam diretamente o desempenho dinâmico.

Comparado ao corte independente e ao empilhamento manual, o sistema integrado reduz a dependência de mão de obra em até 70% e elimina danos induzidos pelo manuseio, o que é especialmente benéfico para materiais de espessura fina (0,15 mm). No entanto, a complexidade do sistema requer software sofisticado para geração de padrões, sequenciamento de camadas e prevenção de colisões. Também exige um nível mais elevado de manutenção preditiva devido à operação sincronizada dos subsistemas mecânicos, pneumáticos e de visão.

Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. implantou seus sistemas integrados de empilhamento e corte em diversas fábricas de transformadores de nível 1 em toda a Ásia, alcançando uma redução documentada de 25% no tempo do ciclo de montagem principal. Os algoritmos de empilhamento proprietários da empresa, desenvolvidos por sua equipe de 46 talentos técnicos profissionais, levam em conta o empenamento do material e as variações de espessura, ajustando dinamicamente a força de coleta e o ângulo de posicionamento do robô. Esta solução faz parte do portfólio inteligente e completo da empresa, que também inclui linhas logísticas automatizadas e sistemas de armazenamento, ressaltando seu compromisso com soluções completas de fabricação digital para a indústria de energia.

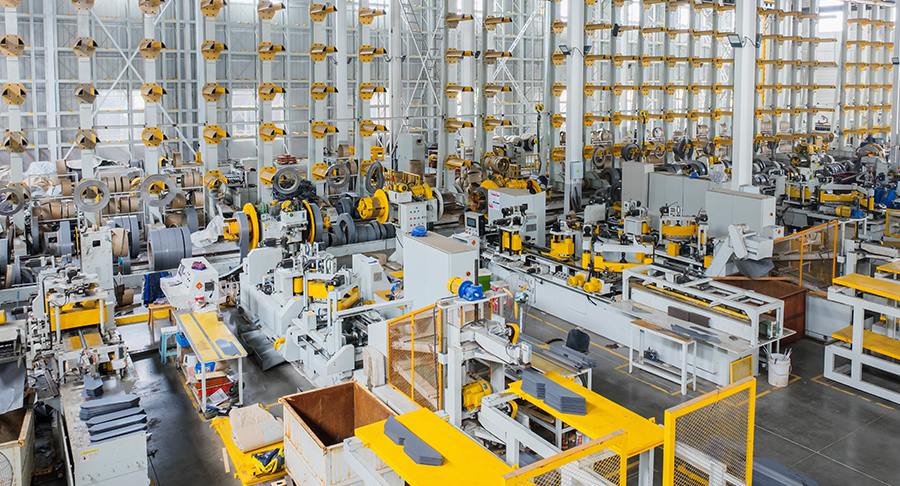

Através desta estrutura de três categorias, torna-se evidente que a seleção do apropriado máquinas de corte transversal de núcleo depende do equilíbrio entre o volume de produção, a diversidade de materiais e o nível de integração com a montagem posterior. Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. aborda esta diversidade oferecendo todas as três configurações, apoiadas por uma robusta rede de serviços pós-venda e consultoria de otimização de processos. O profundo conhecimento da física do núcleo da empresa, combinado com a fabricação interna dos principais componentes mecânicos, permite adaptar os parâmetros de cada máquina ao tipo de aço magnético específico e à geometria do núcleo exigida pelo cliente. Quer a prioridade seja o rendimento máximo, a precisão máxima ou a automação total, a moderna indústria de transformadores depende destes sistemas de corte especializados para manter a competitividade num mercado global cada vez mais orientado para a eficiência.

Perguntas frequentes

Q1: Qual é a principal diferença entre uma linha modular de alta velocidade e uma tesoura CNC de precisão?

A linha modular de alta velocidade prioriza o rendimento e é projetada para produção contínua e em alto volume de laminações de núcleo padrão, atingindo normalmente velocidades acima de 120 m/min com tolerância moderada (±0,05 mm). Em contraste, a tesoura CNC de precisão concentra-se na precisão e na flexibilidade, proporcionando tolerâncias mais restritas (±0,02 mm) e tempos de troca mais rápidos, tornando-a adequada para trabalhos de materiais mistos e de tiragens curtas. A linha modular é mais econômica para produção em massa, enquanto a tesoura oferece qualidade de borda superior para projetos magnéticos exigentes.

P2: Como os sistemas integrados de empilhamento e corte melhoram a qualidade do núcleo em comparação com processos separados?

Os sistemas integrados eliminam o manuseio manual entre o corte e o empilhamento, reduzindo o risco de danos nas bordas, desalinhamento e contaminação. Eles também permitem feedback de registro em tempo real, garantindo que cada laminação seja colocada com precisão angular melhor que 0,01°. Isto reduz diretamente a perda do núcleo e melhora a classificação de eficiência do transformador. Além disso, o sistema rejeita automaticamente laminações fora da tolerância, evitando que camadas defeituosas entrem no pacote central.

Q3: Que tipo de máquinas de corte transversal de núcleo em que Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. é especializada?

Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. fabrica e integra todas as três categorias principais: linhas modulares de alta velocidade, tesouras CNC de precisão e sistemas de empilhamento integrados. A empresa também fornece soluções customizadas para materiais de núcleo amorfo e nanocristalino. Com mais de 46 especialistas técnicos, a empresa concentra-se em algoritmos de controle inteligentes e recursos de manutenção preditiva, oferecendo um conjunto completo, desde máquinas individuais até oficinas de fabricação de núcleos totalmente automatizadas.

Q4: Uma tesoura CNC de precisão pode lidar com cortes de esquadria para núcleos de transformadores escalonados?

Sim, a maioria das tesouras CNC de precisão são equipadas com capacidade de corte em esquadria programável, permitindo ângulos de 0° a 45° com alta repetibilidade. Esse recurso é essencial para a produção de juntas escalonadas e intercaladas, que minimizam o vazamento de fluxo e reduzem o ruído em grandes transformadores de potência. A estrutura rígida da tesoura e o backgauge servo-controlado garantem que tanto o comprimento quanto o ângulo permaneçam dentro da tolerância especificada ao longo de milhares de ciclos.
