No coração de cada sistema de energia elétrica encontra-se um componente aparentemente simples, mas profundamente crítico: o circuito magnético que canaliza e confina o fluxo eletromagnético. Quando engenheiros e especialistas em compras perguntam “Qual é a finalidade de um núcleo de transformador?” , a resposta vai muito além da física básica. O núcleos de transformador servem como sistema nervoso central de conversão de tensão, permitindo a transferência eficiente de energia dos enrolamentos primários para os secundários, ao mesmo tempo que minimiza as perdas parasitas. Sem um caminho magnético bem concebido, as redes modernas de corrente alternada sofreriam de ineficiências proibitivas, aquecimento excessivo e regulação de tensão instável. Este artigo fornece um exame abrangente e orientado à aplicação de núcleos de transformador , suas classificações de materiais, variantes estruturais e o papel crítico que desempenham na infraestrutura energética contemporânea – desde subestações em escala de serviços públicos até fábricas inteligentes.

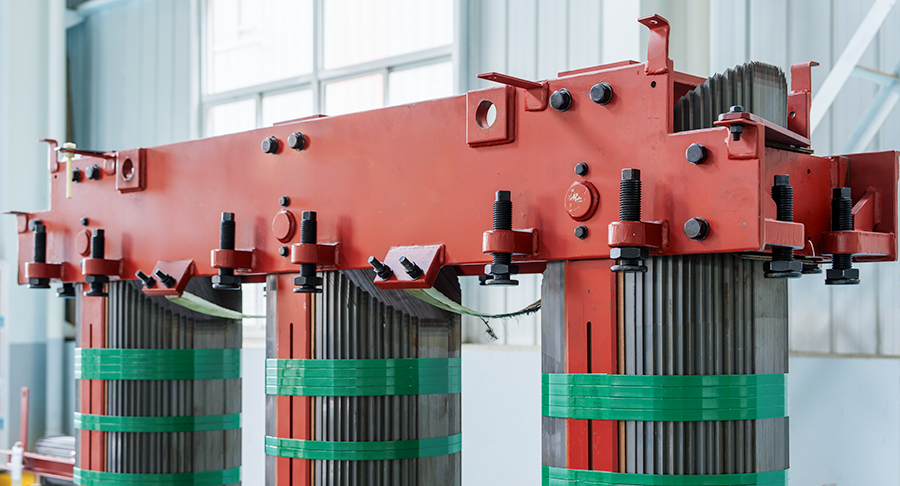

A configuração do tipo núcleo representa a arquitetura mais amplamente implantada em aplicações de média e grande potência. Neste projeto, o circuito magnético consiste em dois membros verticais (pernas) conectados por culatras superior e inferior, com os enrolamentos primário e secundário enrolados em cada membro. O propósito fundamental destes núcleos de transformador é fornecer um caminho de baixa relutância para o fluxo magnético, garantindo que a grande maioria da força magnetomotriz gerada pelo enrolamento primário se ligue ao enrolamento secundário. Núcleos de transformador tipo núcleo são normalmente construídos a partir de laminações de aço silício de grão orientado (CRGO), que exibem permeabilidade magnética excepcional ao longo da direção de laminação, reduzindo diretamente a corrente de excitação e as perdas sem carga.
Do ponto de vista técnico, os projetos do tipo núcleo oferecem vantagens distintas em termos de acessibilidade ao enrolamento e eficiência de resfriamento. Como os enrolamentos estão distribuídos em dois membros separados, a dissipação de calor é mais uniforme, permitindo maiores densidades de potência sem exceder os limites térmicos. As aplicações típicas incluem transformadores elevadores em fazendas de energia renovável, transformadores de distribuição industrial classificados de 500 kVA a 50 MVA e transformadores de tração para sistemas ferroviários. Em comparação com alternativas do tipo shell, do tipo core núcleos de transformador demonstram capacidade superior de resistência a curto-circuitos devido à distribuição simétrica do fluxo, que minimiza o estresse mecânico nos enrolamentos durante condições de falta.
A nossa gama abrangente de núcleos de transformador abrange geometrias de núcleo padrão e personalizadas, com espessuras de laminação variando de 0,23 mm a 0,35 mm para equilibrar perda de desempenho e capacidade de fabricação. refinou sua linha de produção do tipo núcleo para atingir fatores de empilhamento superiores a 97%, garantindo que a seção transversal magnética efetiva corresponda aos valores teóricos do projeto. Com mais de 46 talentos técnicos profissionais em sua equipe, a empresa aplica técnicas avançadas de gravação a laser para reduzir perdas de refinamento de domínio, fornecendo núcleos que atendem ou excedem consistentemente os padrões IEC e IEEE.
Em contraste com o layout do tipo núcleo, o tipo shell núcleos de transformador envolva os enrolamentos com material magnético em todos os lados, efetivamente "encerrando" as bobinas dentro do circuito de ferro. Esta configuração apresenta um membro central que transporta o fluxo principal, com dois caminhos de retorno (membros externos) que proporcionam relutância excepcionalmente baixa. O objetivo principal permanece idêntico – guiar e concentrar o fluxo magnético – mas a geometria do tipo invólucro atinge reatância de fuga significativamente menor e melhor regulação de tensão sob carga pesada. Estes núcleos de transformador são particularmente valorizados em aplicações de alta corrente e baixa tensão, como transformadores de fornos, transformadores retificadores para plantas de eletrólise e sistemas UPS de grande escala.
A integridade estrutural dos projetos do tipo casco permite maior resistência mecânica, tornando-os adequados para instalações onde as forças de curto-circuito são extremas. Além disso, como o fluxo se divide simetricamente entre os dois membros externos, o desequilíbrio magnético líquido é minimizado, reduzindo o ruído audível e as perdas parasitas nas estruturas metálicas adjacentes. No entanto, esse desempenho tem o custo de um maior consumo de material e de um empilhamento de laminação mais complexo, o que aumenta as despesas gerais de fabricação. Para aplicações de missão crítica onde a confiabilidade e a estabilidade de tensão são fundamentais, o tipo shell núcleos de transformador continuam a ser a escolha preferida, apesar do maior investimento inicial.
aborda esses desafios de fabricação por meio de seus equipamentos proprietários de empilhamento automatizado e sistemas de corte de precisão. A produção de núcleos tipo casca da empresa utiliza juntas escalonadas e cantos em esquadria para reduzir a relutância da junta, alcançando perdas de núcleo que são 8–12% menores do que as construções convencionais de sobreposição. Ao integrar sistemas inteligentes de armazenamento de oficina com monitoramento de qualidade em tempo real, a Jiangsu Jingtianxia garante que cada núcleo do tipo shell saia da fábrica com permeabilidade e tolerância mecânica consistentes, apoiando clientes globais em setores que vão desde a fundição de alumínio até a energia de backup do data center.
Ligas metálicas amorfas, muitas vezes chamadas de vidros metálicos, representam uma mudança de paradigma na engenharia de materiais magnéticos. Ao contrário dos aços de silício cristalino convencionais, estes núcleos de transformador são produzidos por solidificação rápida (têmpera) a partir do estado fundido, resultando em uma estrutura atômica não cristalina que exibe coercividade extremamente baixa e magnetostrição virtualmente zero. O objetivo principal do uso de metal amorfo para núcleos de transformador é reduzir drasticamente as perdas sem carga – normalmente em 60–70% em comparação com os aços CRGO premium – enquanto mantém níveis de densidade de fluxo comparáveis (em torno de 1,35–1,45 T). Isto torna os núcleos amorfos excepcionalmente atraentes para transformadores de distribuição que operam sob condições de carga leve por longos períodos, como em redes residenciais e projetos de eletrificação rural.
Do ponto de vista da fabricação, o metal amorfo apresenta desafios únicos: o material é extremamente fino (aproximadamente 0,025 mm) e notoriamente frágil, exigindo equipamento especializado de corte e empilhamento para evitar microfraturas que degradam o desempenho magnético. Além disso, a densidade do fluxo de saturação é inferior à do CRGO, necessitando de seções transversais de núcleo maiores para a mesma potência. Apesar destas desvantagens, as poupanças nos custos do ciclo de vida decorrentes da redução das perdas de energia muitas vezes superam o prémio inicial, especialmente em regiões com tarifas de electricidade elevadas ou mandatos rigorosos de redução de carbono. Avançado núcleos de transformador feitos de ligas amorfas são cada vez mais especificados para projetos de construção verde, centros de carregamento de veículos elétricos e microrredes inteligentes onde cada watt-hora conta.
desenvolveu linhas de processamento dedicadas para núcleos de metal amorfo, incorporando protocolos de cisalhamento e recozimento de baixa tensão que preservam as propriedades magnéticas exclusivas do material. A equipe técnica da empresa, composta por mais de 46 especialistas em P&D, colabora com cientistas de materiais para otimizar a geometria do núcleo para perda mínima nas juntas, alcançando eficiências de carga total acima de 99,2% em unidades protótipo. Ao combinar a tecnologia de núcleo amorfo com máquinas de corte transversal inteligentes e logística automatizada, a Jiangsu Jingtianxia oferece uma solução pronta para uso que une o design de alta eficiência à produção em escala industrial, atendendo clientes que exigem responsabilidade ambiental e excelência operacional.
| Parâmetro | Tipo de núcleo (CRGO) | Tipo Shell (CRGO) | Metal Amorfo |
| Densidade de fluxo típica (T) | 1,65 – 1,72 | 1,60 – 1,70 | 1,35 – 1,42 |
| Perda relativa sem carga (linha de base = 100%) | 100% | 95–105% | 30–40% |
| Reatância de fuga (p.u.) | 0,10 – 0,15 | 0,05 – 0,08 | 0,12 – 0,18 |
| Custo relativo do material | 1,0x | 1,3 – 1,5x | 2,0 – 2,5x |
| Faixa de potência preferencial | 0,5 – 50 MVA | 10 – 200 MVA | 0,1 – 10 MVA |
Além da classificação macroscópica das formas e materiais do núcleo, a geometria da junta interna desempenha um papel decisivo na determinação do desempenho geral do núcleo. As juntas escalonadas, também conhecidas como juntas escalonadas ou intercaladas, organizam camadas de laminação sucessivas com sobreposições deslocadas, distribuindo efetivamente a relutância do entreferro em múltiplas interfaces. Esta técnica reduz a saturação localizada do fluxo que ocorre nas juntas de topo convencionais, diminuindo as perdas sem carga e a corrente de magnetização. As juntas esquadradas, por outro lado, empregam cortes em ângulos de precisão (normalmente 45 graus) nas interseções dos cantos da forquilha e dos membros, alinhando a direção de laminação do aço de grão orientado com o caminho do fluxo para minimizar a relutância em cada curva. Avançado núcleos de transformador integre recursos de lapidação escalonada e de esquadria para obter reduções de perdas de 10 a 15% em relação a montagens simples de colo de topo.
A precisão de fabricação necessária para esses tipos de juntas exige máquinas de corte transversal de alta qualidade com posicionamento de lâmina controlado por CNC e medição de espessura em tempo real. investiu pesadamente em equipamentos automatizados de empilhamento de núcleos que mantêm o alinhamento em nível de mícron em centenas de camadas de laminação, garantindo distribuição consistente de entreferros e desempenho eletromagnético repetível. Os núcleos step-lap da empresa são amplamente utilizados em transformadores de distribuição de alta eficiência fornecidos para concessionárias europeias e norte-americanas, onde rigorosas regulamentações de design ecológico determinam limites máximos de perdas. Ao combinar o corte de canto em esquadria com o empilhamento automatizado, a Jiangsu Jingtianxia atinge um fator de empilhamento de 97,5% para núcleos CRGO, traduzindo-se em economias de energia tangíveis ao longo da vida útil de 30 anos do transformador.
Além disso, o sistema inteligente de armazenamento de oficina da empresa rastreia cada lote de laminação ao longo de toda a cadeia de produção – desde o corte até o recozimento e a inspeção final – garantindo total rastreabilidade e conformidade com os planos de qualidade específicos do cliente. Essa integração vertical, apoiada por linhas de produção logística automatizadas, permite que a Jiangsu Jingtianxia ofereça prototipagem rápida e prazos curtos para geometrias de núcleo personalizadas, uma vantagem crítica para projetos com cronogramas de construção apertados.
A principal distinção está no arranjo enrolamento-núcleo. No tipo núcleo núcleos de transformador , os enrolamentos circundam os membros magnéticos, enquanto nos projetos do tipo concha, o circuito magnético circunda os enrolamentos em vários lados. O tipo núcleo oferece melhor resfriamento e menor custo, enquanto o tipo invólucro oferece menor reatância de vazamento e resistência superior a curto-circuito para aplicações de alta corrente.
As ligas amorfas não possuem uma estrutura de grão cristalino, o que praticamente elimina a anisotropia magnética e reduz as perdas por histerese em 60–70%. Além disso, sua maior resistividade elétrica (aproximadamente três vezes a do CRGO) minimiza as perdas por correntes parasitas, tornando-os a opção mais eficiente em termos energéticos para transformadores de distribuição com baixos fatores de carga.
Jiangsu Jingtianxia é um fabricante verticalmente integrado que projeta, produz e fornece precisão núcleos de transformador em todas as categorias principais. A empresa combina mais de 46 especialistas técnicos com sistemas automatizados de empilhamento, corte e armazenamento para oferecer soluções completas – desde núcleos escalonados CRGO até montagens de metal amorfo – apoiadas por rigoroso controle de qualidade e suporte logístico global.
A geometria da junta afeta diretamente a relutância magnética nas interfaces garfo-membro. As juntas escalonadas e de esquadria reduzem a saturação localizada e a franja de fluxo, o que reduz as perdas sem carga e a corrente de magnetização em 10–15%. Para transformadores de alta eficiência, esses projetos de juntas de precisão são essenciais para atender às rigorosas regulamentações de energia e obter economias de custos a longo prazo.
