Linha de empilhamento de núcleo de transformador offline LXD-260-2

Como funciona a linha de empilhamento de núcleo de transformador offline LXD-260-2?

Durante décadas, a fabricação de núcleos de transformadores permaneceu uma das últimas fronteiras onde a intervenção manual persiste teimosamente. Embora as indústrias adjacentes adotassem a automação robótica e os fluxos de produção sincronizados, o empilhamento de núcleos – o delicado processo de montagem de milhares de laminações de aço silício em um circuito magnético preciso – continuou a depender de operadores qualificados que sequenciavam, orientavam e estratificavam manualmente as folhas. Essa abordagem legada introduz desgaste variável da chapa, deformação no manuseio, entreferros inconsistentes e, em última análise, eleva as perdas no núcleo e o ruído acústico. Para quebrar fundamentalmente esse paradigma, Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. projetou o Linha de empilhamento de núcleo de transformador offline LXD-260-2 —um sistema automático do tipo coluna que redefine a precisão, a repetibilidade e o rendimento na montagem de núcleos off-line.

Em sua essência, o Linha de empilhamento de núcleo de transformador offline LXD-260-2 opera como uma plataforma de empilhamento totalmente automatizada e sem compartimentos de material. Ele recebe chapas de aço silício não perfuradas diretamente de uma linha de corte transversal, empilha-as na sequência exata de corte e laminação em colunas verticais e transporta essas colunas para um mecanismo de empilhamento dedicado. Uma montagem móvel com ventosas a vácuo seleciona cada laminação, posiciona-a em uma trilha de precisão e, finalmente, empilha-a de acordo com os requisitos camada por camada do desenho do núcleo – tudo isso sem manuseio humano de folhas individuais. Esse fluxo de trabalho elimina os três principais modos de falha do empilhamento manual: abrasão superficial, desalinhamento e pressão de empilhamento inconsistente.

Antes de mergulhar nos subsistemas técnicos, é importante notar que Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. traz mais de 46 especialistas técnicos internos e um sistema de produção maduro para este domínio. O portfólio da empresa – abrangendo núcleos de transformadores, equipamentos de empilhamento inteligentes, máquinas de corte transversal e logística automatizada – fornece o ecossistema no qual o Linha de empilhamento de núcleo de transformador offline LXD-260-2 prospera. Esta não é uma máquina autônoma, mas um nó dentro de uma infraestrutura de oficina totalmente digitalizada, permitindo rastreamento em tempo real e controle adaptativo de processos.

1. Módulo de alimentação e sequenciamento de material tipo coluna

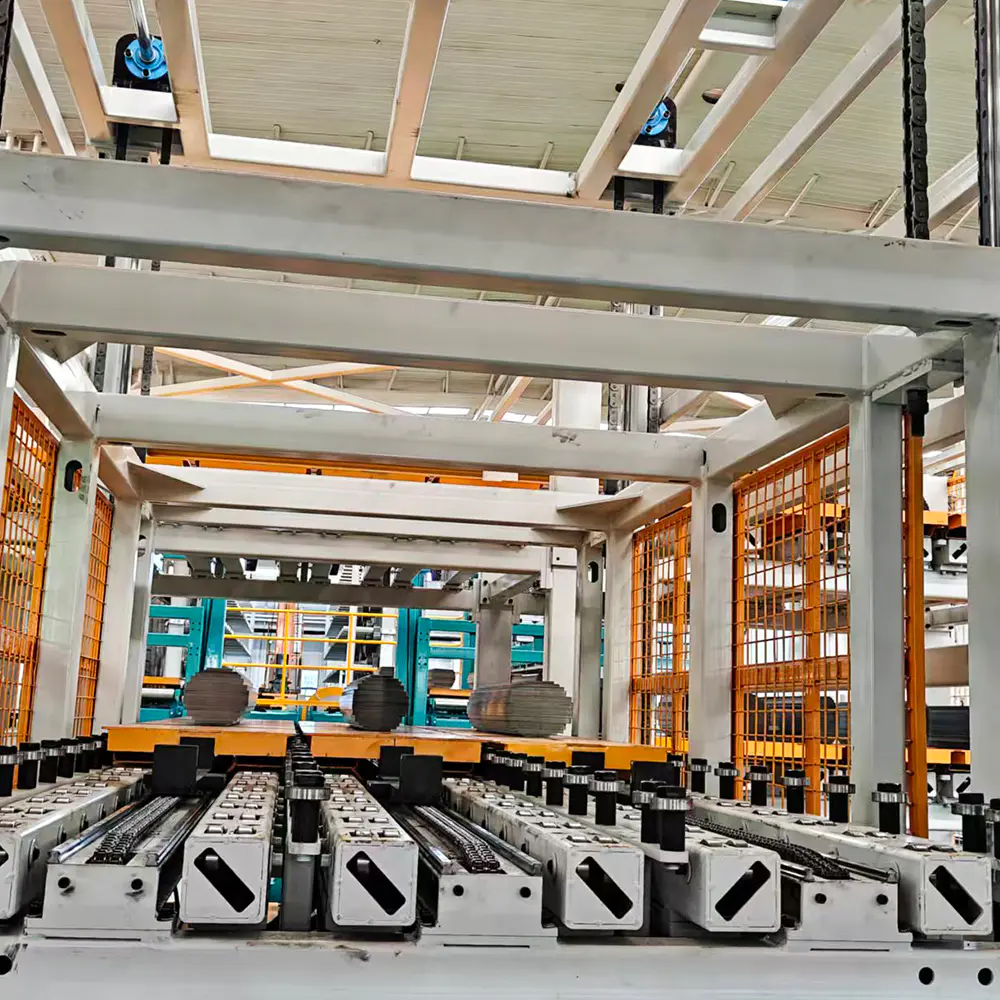

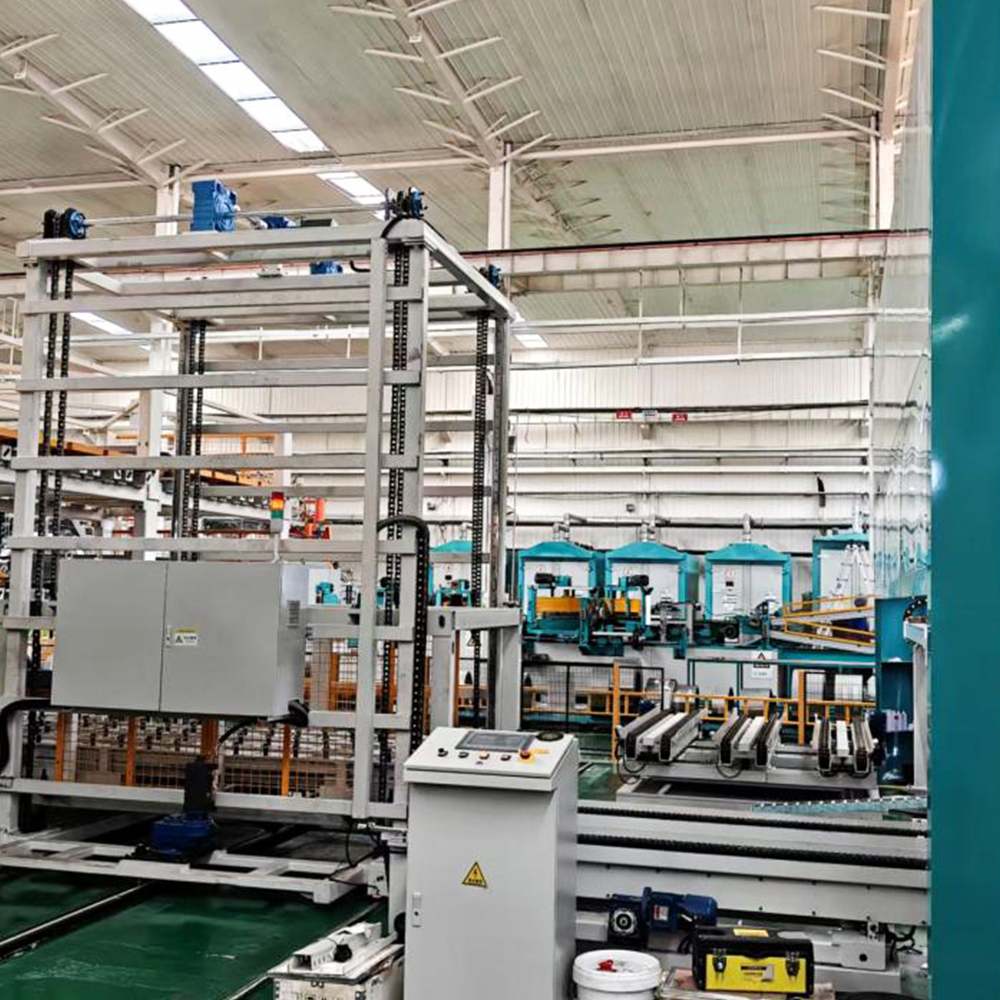

Definição e posicionamento: Este módulo serve como ponto de entrada do Linha de empilhamento de núcleo de transformador offline LXD-260-2 . Ao contrário dos sistemas convencionais que dependem de recipientes de materiais ou cassetes com pilhas pré-classificadas, este equipamento utiliza um mecanismo tipo coluna que faz interface direta com a saída de uma linha de cisalhamento transversal. As chapas não perfuradas são automaticamente transportadas e montadas em colunas verticais, preservando a sequência exata de corte – um requisito crítico para projetos de sobreposição escalonada.

Principais características funcionais: O alimentador de colunas incorpora elevadores servoacionados que mantêm uma altura de coleta de folhas constante, compensando a redução da altura da coluna à medida que as folhas são consumidas. Ventosas a vácuo com pontas de contato suave evitam rebarbas nas bordas e arranhões na superfície. Uma trilha de posicionamento dedicada, equipada com sensores guiados pelas bordas, garante que cada folha seja alinhada com uma borda de referência antes da transferência. O sistema lida com espessuras de chapa que variam de 0,18 mm a 0,35 mm e larguras de até 260 mm (daí a designação “260”), com uma precisão de empilhamento de ±0,1 mm por camada.

Cenários típicos de aplicação: Este módulo é particularmente vantajoso em ambientes de produção de alto mix e baixo volume, onde os projetos principais mudam com frequência. Como o sistema lê receitas de empilhamento diretamente do sistema de execução de fabricação (MES), ele pode alternar entre núcleos E, núcleos U e até mesmo núcleos trifásicos assimétricos sem mudanças físicas – apenas os parâmetros de software são ajustados.

Vantagens diferenciadas: Em comparação com os empilhadores alimentados por magazine, a abordagem do tipo coluna elimina a necessidade de pré-empilhamento e transferência manual entre o corte e o empilhamento, reduzindo o armazenamento intermediário e os danos associados ao manuseio. Ele também suporta operação contínua para turnos prolongados, já que a linha de cisalhamento transversal pode alimentar material em tempo real.

Integração de capacidade da empresa: Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. integrou seu próprio software de monitoramento em tempo real neste módulo, permitindo que os operadores visualizem o consumo de folhas, as taxas de rejeição e o alinhamento do alimentador por meio de um painel central.

• Especificações principais: Largura da folha 80–260 mm, espessura 0,18–0,35 mm, velocidade de empilhamento de até 120 folhas/minuto.
• Sensores integrados: Detectores fotoelétricos duplos de borda e transdutores de pressão a vácuo para detecção de falhas.
• Compatibilidade de materiais: Aço silício de grão orientado (graus M‑4 a M‑6) e ligas amorfas de alta permeabilidade.

2. Estação de posicionamento e alinhamento de precisão

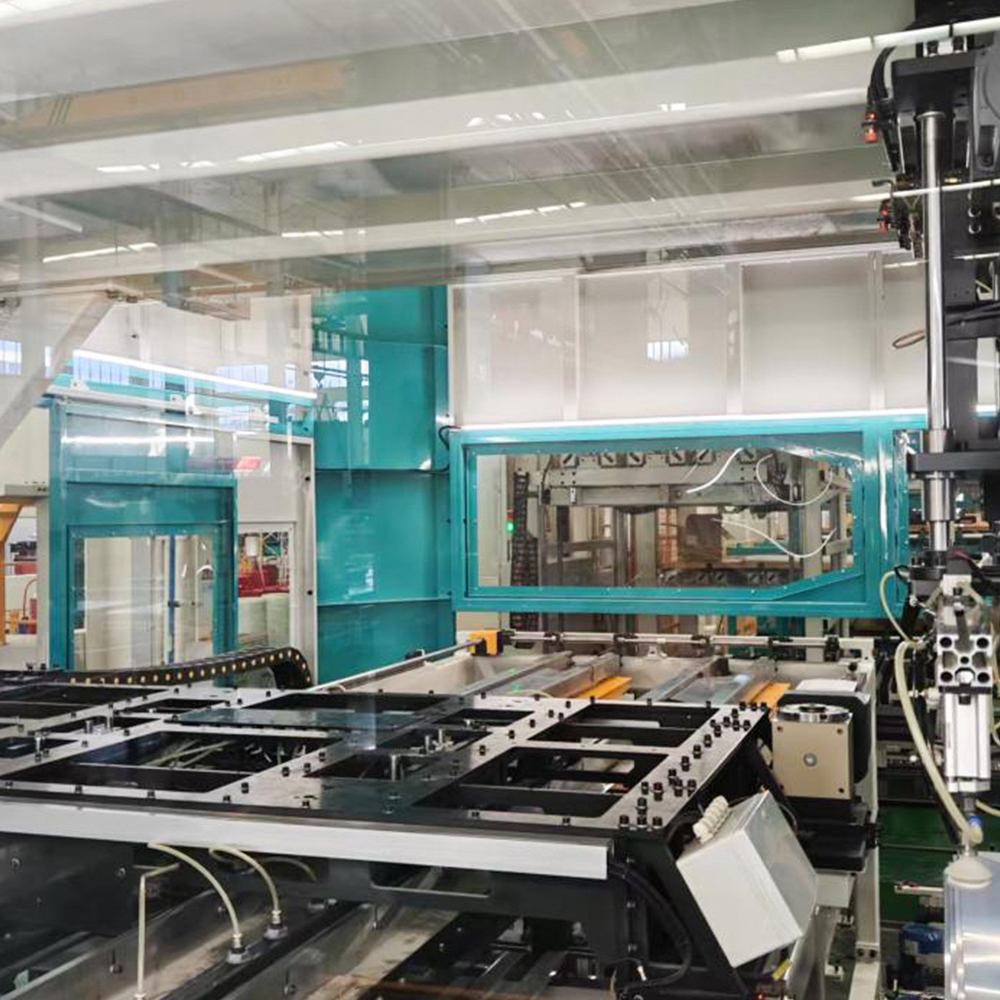

Definição e posicionamento: Depois que as folhas são retiradas da coluna, elas são transportadas para uma estação de posicionamento dedicada – o segundo subsistema crítico do Linha de empilhamento de núcleo de transformador offline LXD-260-2 . Esta estação é responsável por corrigir quaisquer pequenos desvios angulares ou translacionais introduzidos durante a transferência a vácuo, garantindo que cada laminação se alinhe perfeitamente com a crescente pilha de núcleos.

Principais características funcionais: A estação usa uma estratégia de alinhamento de dois estágios. Primeiro, um conjunto de batentes mecânicos acionados por mola empurra suavemente a chapa contra um canto de referência fixo. Em segundo lugar, um sistema assistido por visão captura o contorno da folha e compara-o com o modelo CAD nominal; se as discrepâncias excederem 0,05 mm, o sistema aciona uma rejeição automática antes que a folha chegue ao cabeçote de empilhamento. Esse feedback de circuito fechado é fundamental para manter o padrão de volta escalonada, que influencia diretamente as propriedades magnéticas do núcleo e a perda sem carga.

Cenários típicos de aplicação: Este subsistema é indispensável para grandes núcleos de transformadores de potência (≥ 100MVA), onde mesmo o desalinhamento em nível de mícron se traduz na formação de hotspots e aumento de vibração. É igualmente valioso para transformadores de distribuição, onde o controle consistente de folga reduz o ruído audível para atender aos rigorosos padrões ambientais urbanos.

Vantagens diferenciadas: Embora muitos empilhadores off-line concorrentes dependam exclusivamente do pré-alinhamento mecânico, o LXD‑260‑2 incorpora um circuito de visão que corrige ativamente variações de rebarbas de cisalhamento e curvatura da folha — dois defeitos comuns que o manuseio manual não consegue compensar. Isso produz um núcleo mais quadrado com juntas escalonadas mais apertadas, reduzindo diretamente a corrente de excitação.

Integração de capacidade da empresa: Os algoritmos de visão foram desenvolvidos internamente pela equipe de P&D da Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. , aproveitando seu extenso banco de dados de defeitos de laminação coletados em instalações de campo na Ásia e na Europa.

3. Mecanismo de empilhamento móvel com efetor final a vácuo

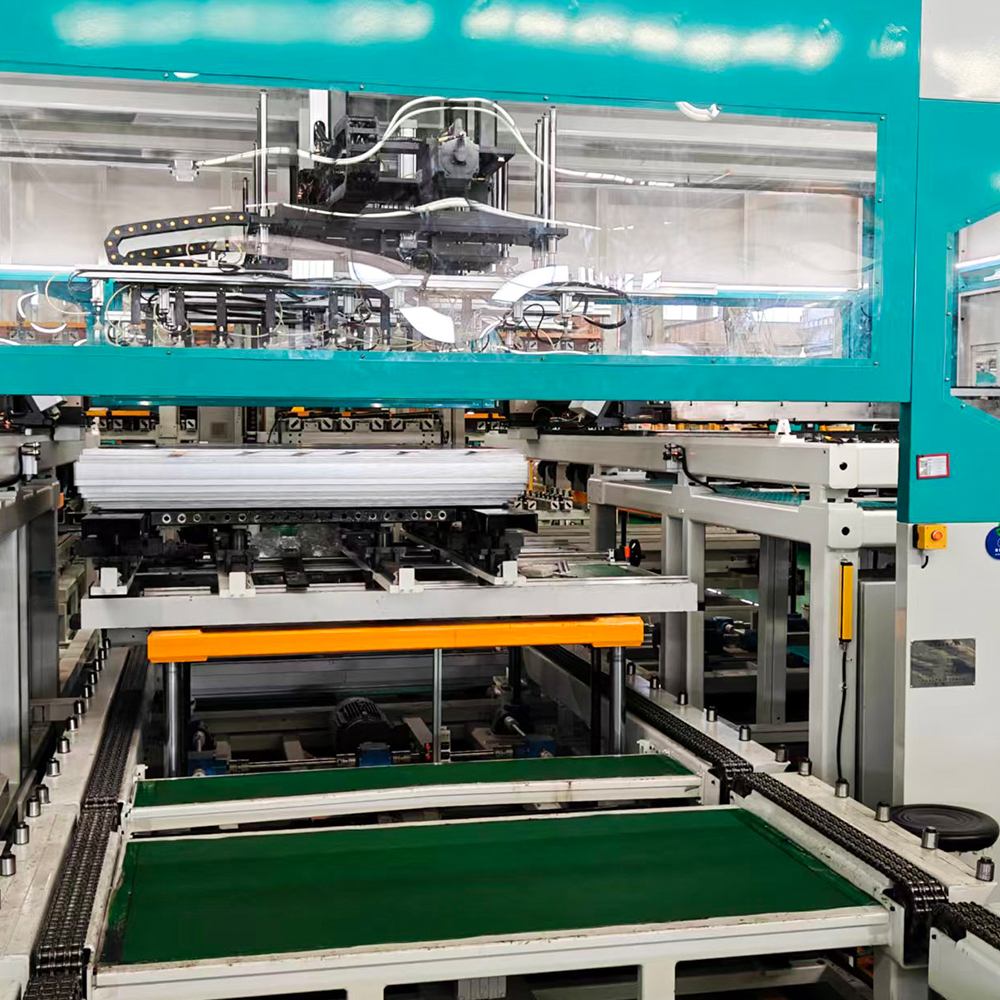

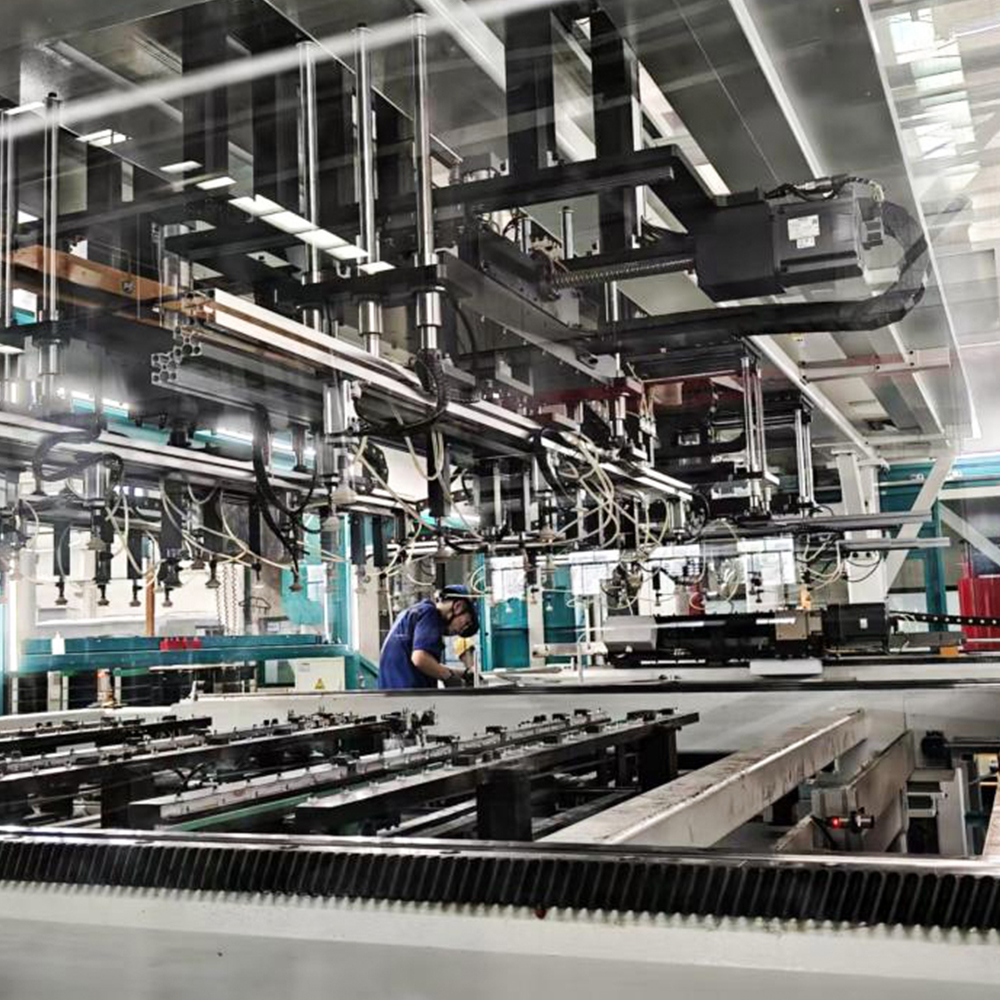

Definição e posicionamento: Este é o módulo final e mais visível do Linha de empilhamento de núcleo de transformador offline LXD-260-2 . Ele consiste em um carro móvel tipo pórtico equipado com uma cabeça de sucção a vácuo multizona que pega a folha alinhada da estação de posicionamento e a coloca na pilha de núcleos em crescimento, seguindo a sequência de camadas definida pelo desenho do núcleo (por exemplo, padrões alternados de jugo e perna para núcleos trifásicos).

Principais características funcionais: O cabeçote de empilhamento incorpora zonas de vácuo independentes que podem ser ativadas seletivamente para lidar com diferentes geometrias de laminação – pernas centrais, pernas externas e jugos – sem alterar as ferramentas. Um sensor de distância a laser mede continuamente a altura atual da pilha e ajusta a abordagem do eixo Z para manter um espaço constante entre a ventosa e a folha superior, evitando danos por impacto. Um sistema integrado de detecção de força garante que a pressão de colocação permaneça entre 5–10N por folha, evitando tensões residuais que degradariam a estrutura do domínio magnético do núcleo.

Cenários típicos de aplicação: Este módulo é ideal para produzir núcleos de transformadores empilhados com até 6m de comprimento e 3m de largura, abrangendo transformadores imersos em óleo e a seco. Ele também é usado para núcleos de reatores onde são necessários entreferros variáveis ​​– o sistema pode inserir espaçadores não magnéticos automaticamente entre determinadas camadas.

Vantagens diferenciadas: Ao contrário dos empilhadores baseados em braços robóticos que muitas vezes enfrentam dificuldades com chapas pesadas, o LXD‑260‑2 utiliza um pórtico rígido com motores lineares duplos, proporcionando maior rigidez e aceleração mais rápida. Isso se traduz em tempos de ciclo mais curtos para folhas grandes (≈ 4 segundos por camada), mantendo ao mesmo tempo uma repetibilidade de posicionamento submilimétrica. Além disso, a natureza off-line do sistema permite que o cabeçote de empilhamento opere de forma assíncrona em relação à linha de corte, dissociando as velocidades de produção e permitindo o gerenciamento do buffer.

Integração de capacidade da empresa: Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. fornece a este módulo recursos de manutenção preditiva – o sistema registra a corrente do motor, a pressão de vácuo e os dados de força de posicionamento, que são analisados para prever o desgaste nas ventosas e nos rolamentos do trilho-guia, minimizando o tempo de inatividade não planejado.

1. Sequência de empilhamento passo a passo: Download de receita → alimentação de coluna → coleta de folha única → posicionamento de borda → verificação de visão → transferência de vácuo → pouso suave do eixo Z → verificação de pressão → próxima camada.
2. Controle de camada adaptativa: O sistema ajusta automaticamente as variações de espessura da chapa recalculando a altura da pilha a cada 50 camadas.

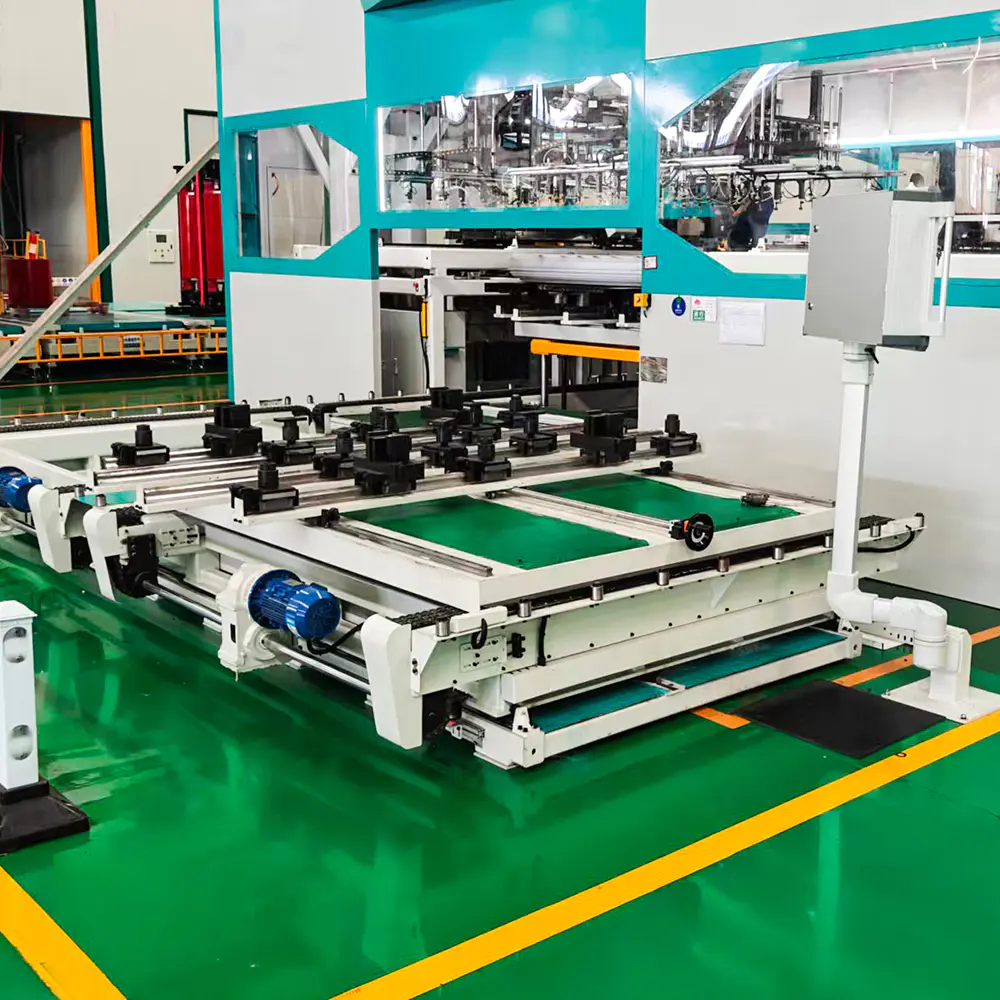

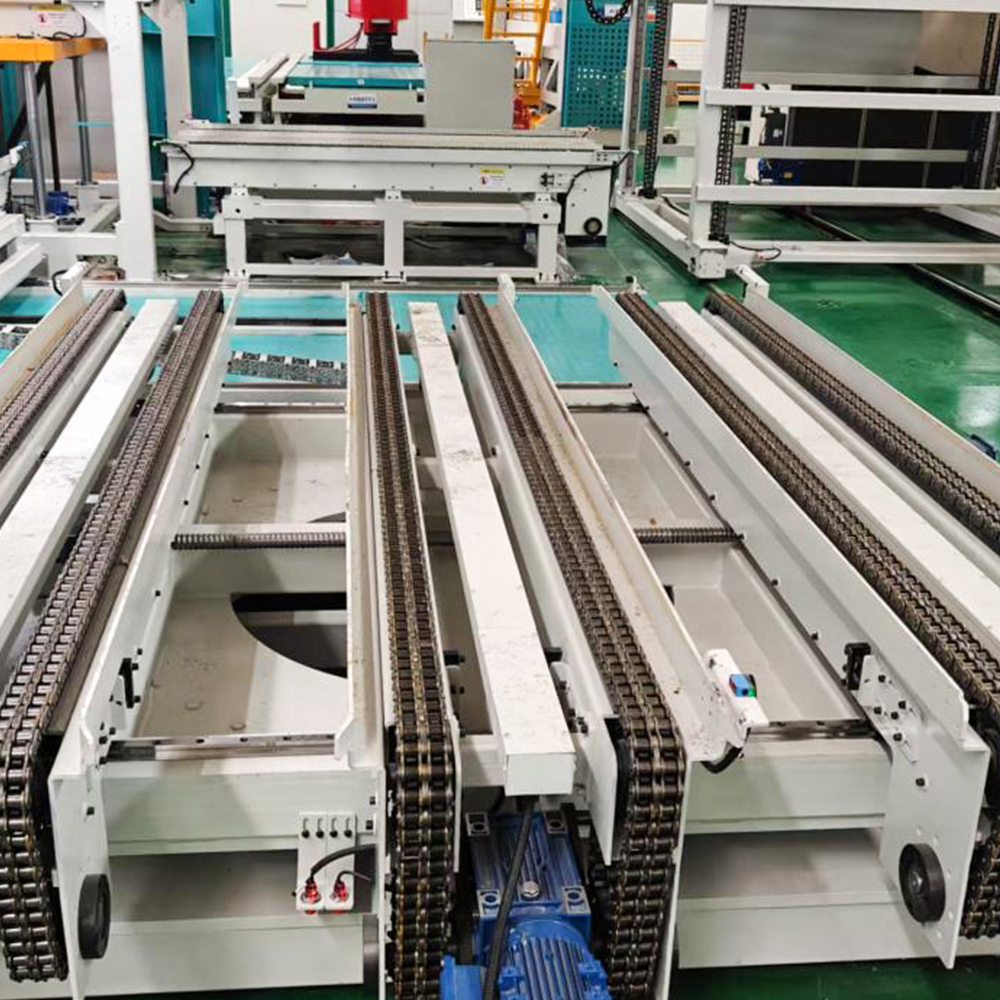

3. Sinalização de fim de pilha: Quando o núcleo atinge o número alvo de camadas, o sistema aciona um transportador para mover a pilha acabada para a estação de cintagem.

4. Sistema Integrado de Controle e Gerenciamento de Dados

Enquanto os três módulos mecânicos executam o empilhamento físico, a inteligência do Linha de empilhamento de núcleo de transformador offline LXD-260-2 reside em seu PLC baseado na Siemens e software HMI proprietário. Essa camada de controle gerencia o armazenamento de receitas (até 1.000 designs de núcleo), rastreia a origem de cada folha na linha de corte e gera um registro de produção detalhado para rastreabilidade de qualidade. Ele também faz interface com o sistema ERP do cliente para programação de produção e gerenciamento de estoque.

Esta integração digital é um diferencial importante: o sistema pode re-sequenciar automaticamente as camadas se uma folha defeituosa for rejeitada, garantindo que o núcleo final sempre atenda à contagem de laminação e ao padrão de voltas escalonadas exigidos. O diagnóstico remoto é habilitado através de um gateway seguro, permitindo Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. engenheiros de suporte para ajudar na solução de problemas sem visitas ao local – um recurso altamente valorizado por clientes estrangeiros.
