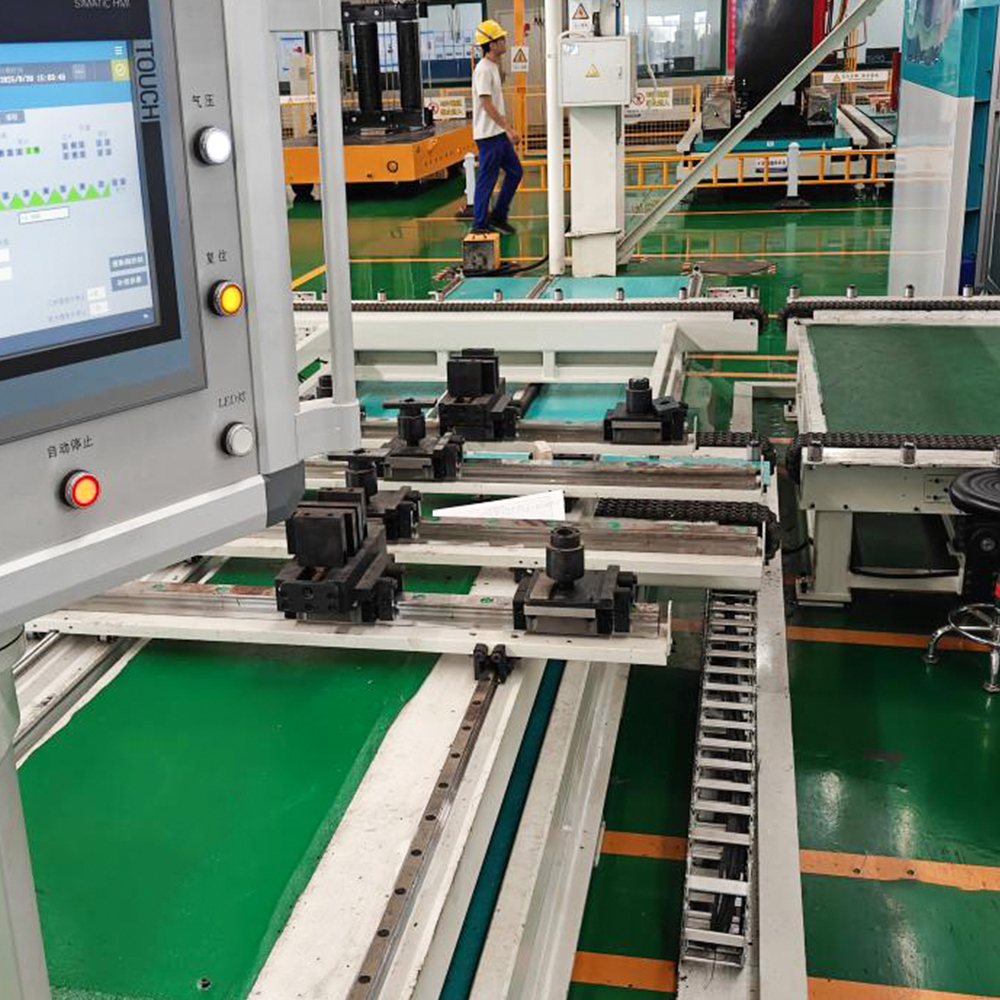

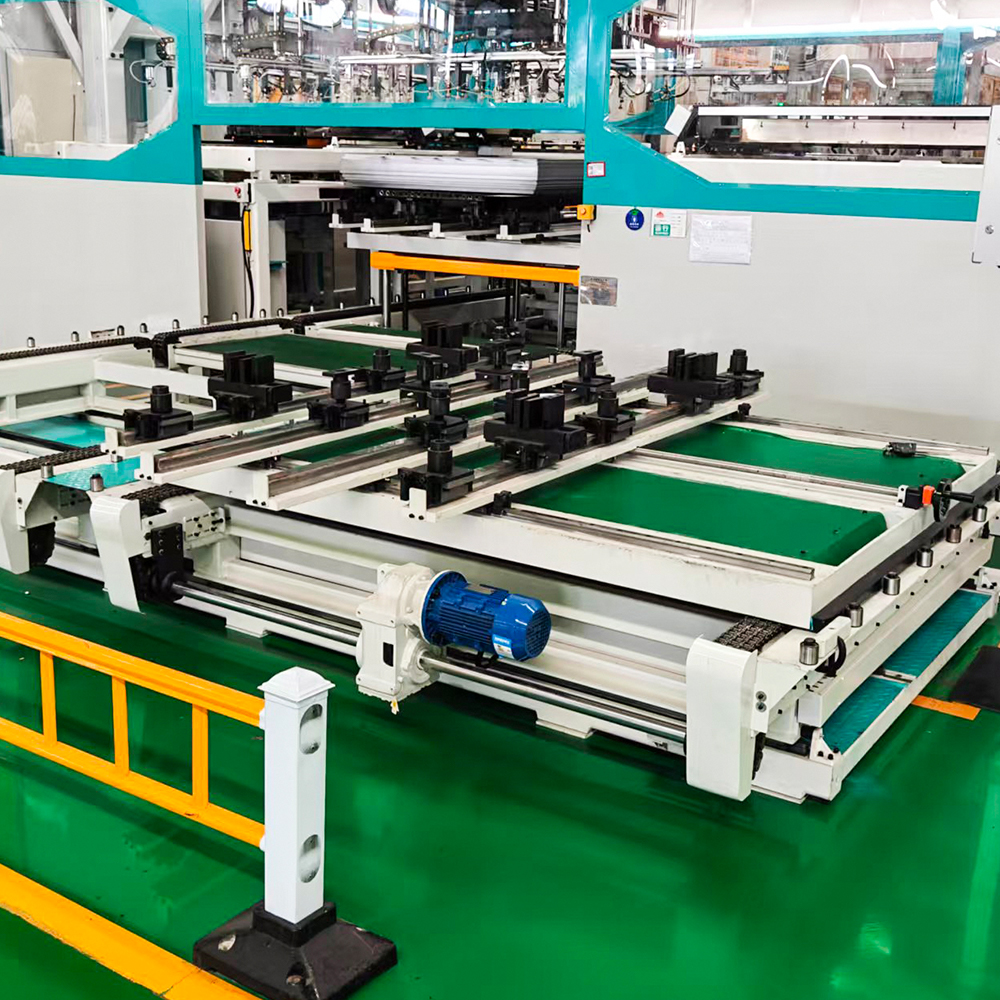

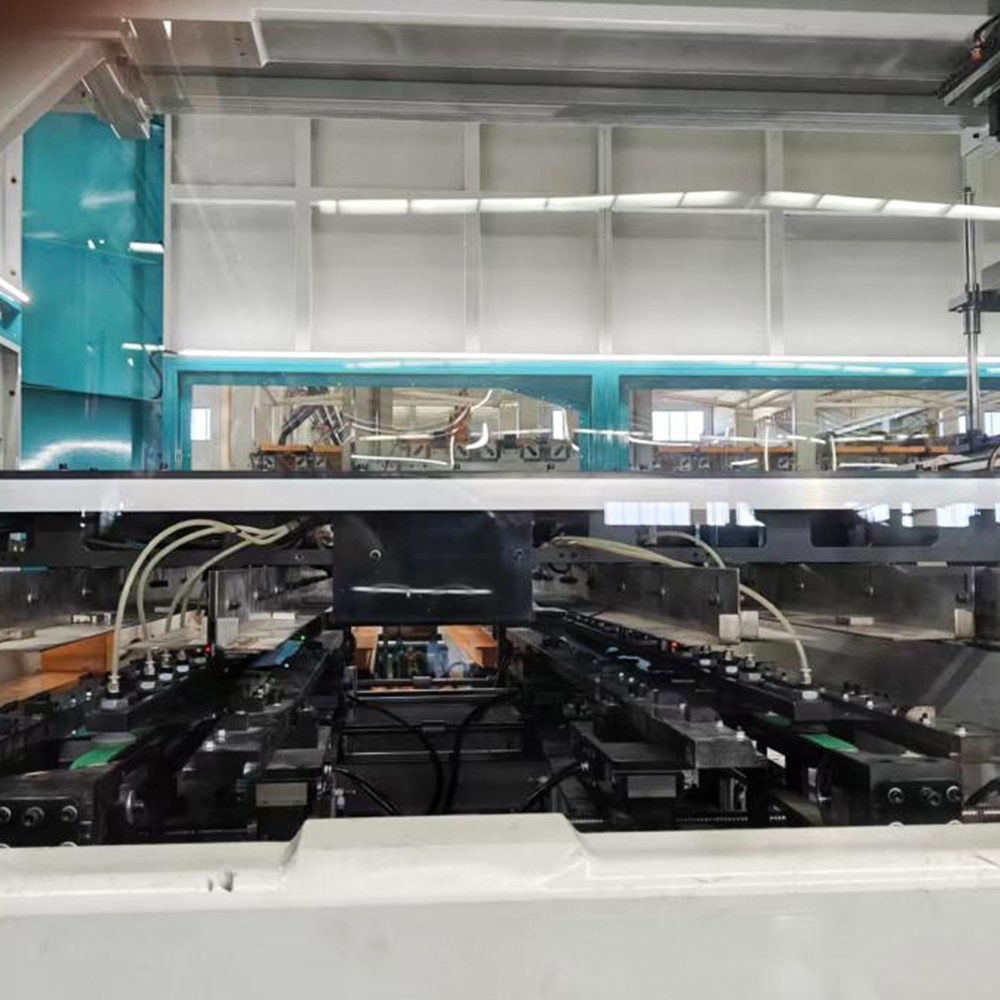

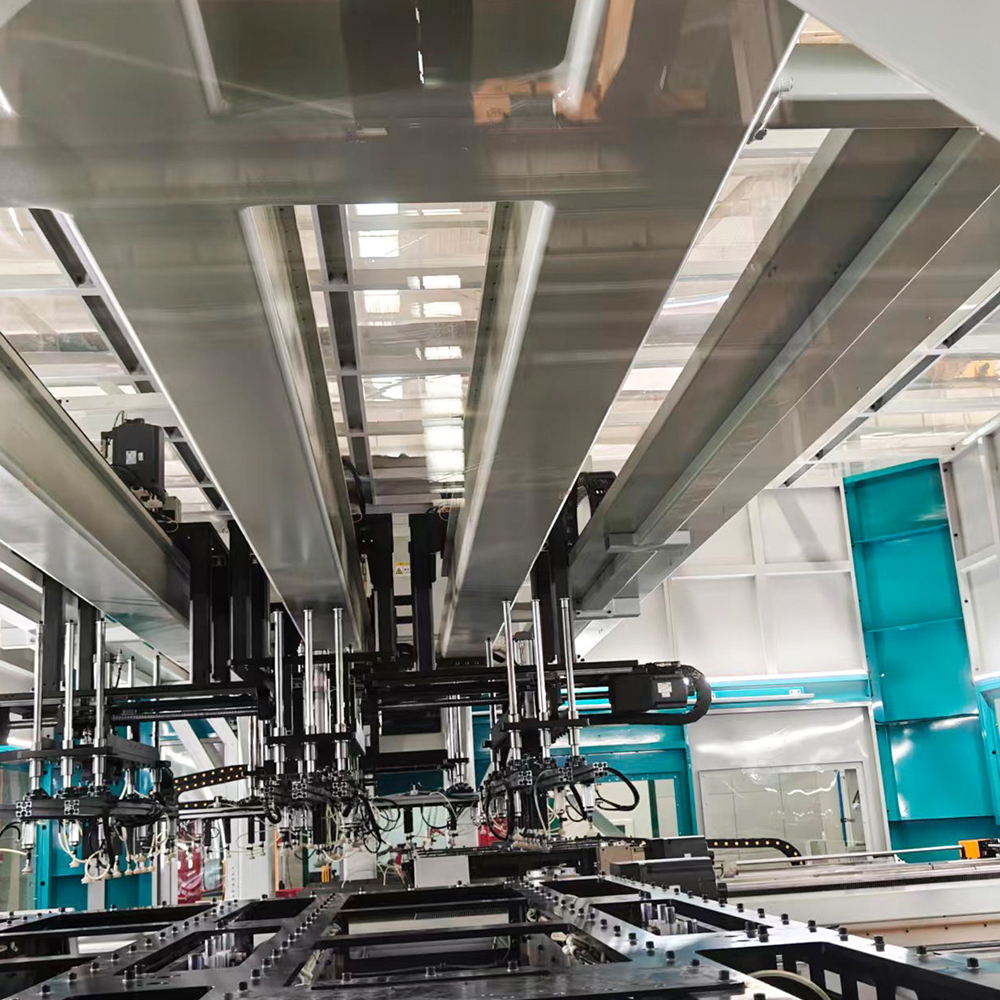

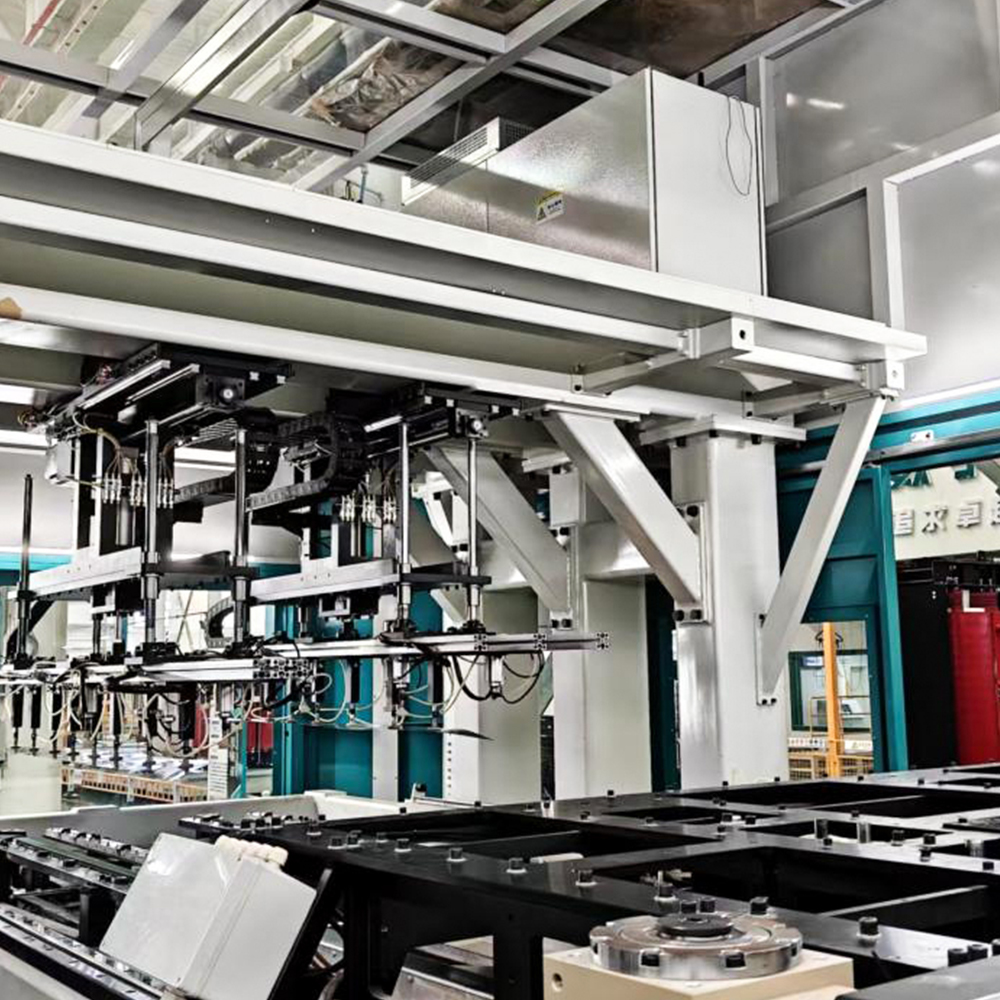

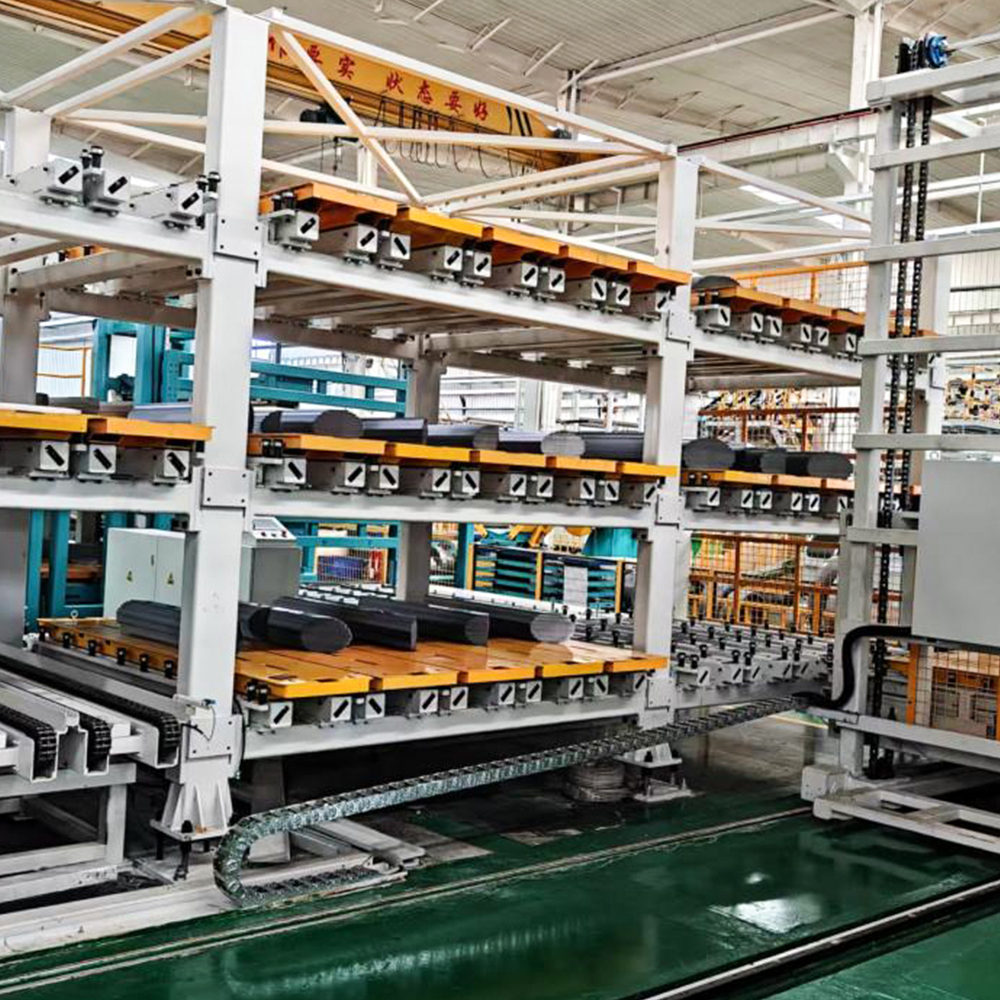

Linha de produção de empilhamento automático de núcleo de transformador em linha ZXD-440

Quais são as principais diferenças entre um sistema de empilhamento em linha (como o ZXD-440) e um sistema de empilhamento offline?

Na fabricação moderna de núcleos de transformadores, a escolha entre configurações de empilhamento em linha e off-line afeta fundamentalmente a eficiência da produção, a implantação de mão de obra, a consistência da qualidade e a utilização do espaço físico. No centro desta evolução tecnológica está a Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 , um sistema projetado para eliminar gargalos tradicionais sincronizando o corte e o empilhamento. Este artigo fornece uma análise comparativa rigorosa das metodologias de empilhamento em linha e off-line, com base na filosofia de design específica do sistema zxd-440 e nas capacidades de fabricação da Jiangsu Jingtianxia Electric Technology Co., Ltd. módulos de empilhamento contínuo de alta velocidade , unidades de empilhamento com controle de folga de precisão e linhas de empilhamento inteligentes integradas a dados —para ilustrar como a tecnologia em linha redefine a montagem central.

1. Módulos de empilhamento contínuo de alta velocidade

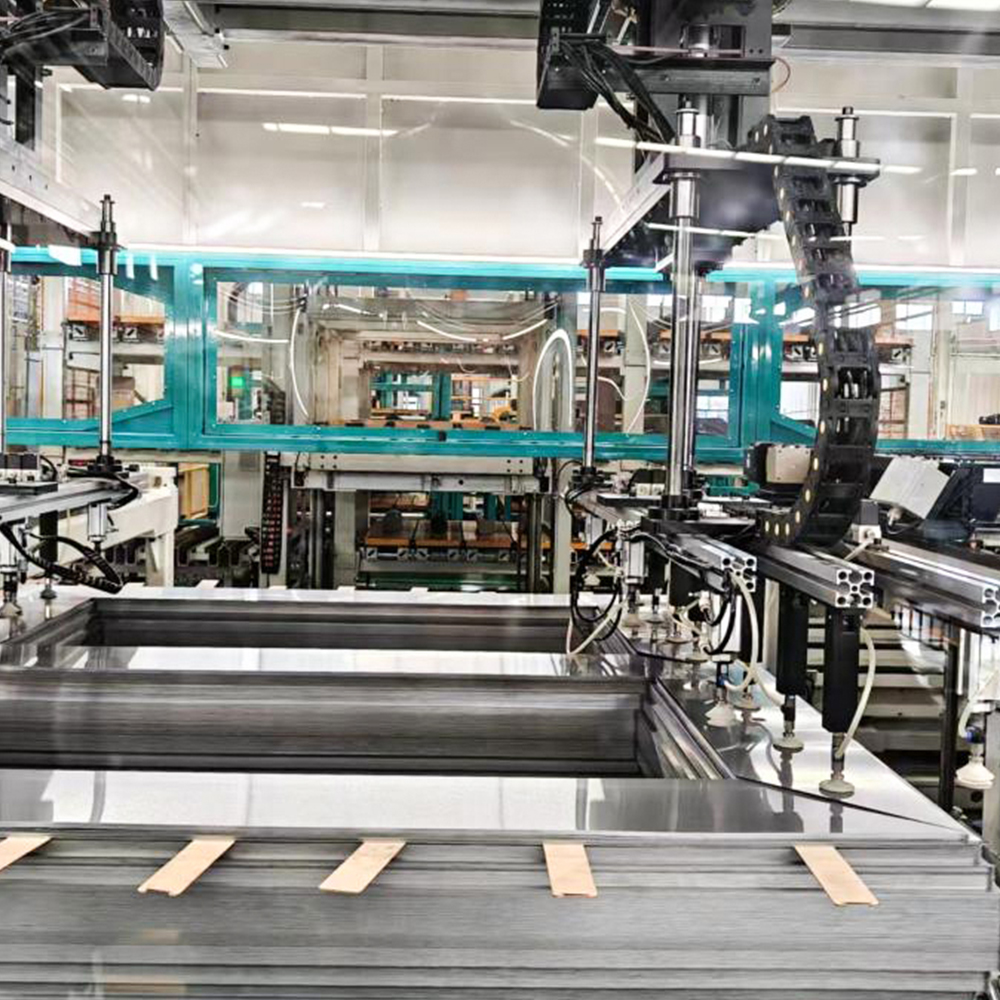

Definição e posicionamento: Os módulos de empilhamento contínuo de alta velocidade representam o principal braço operacional da Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 . Esses módulos são acoplados diretamente à linha de corte transversal, possibilitando corte e empilhamento simultâneos sem manuseio intermediário. Ao contrário dos sistemas offline, onde as laminações cortadas são empilhadas em paletes, transportadas e depois alimentadas manualmente nas estações de empilhamento, este módulo realiza o empilhamento em tempo real à medida que as tiras saem da tesoura.

Funções principais e características técnicas: O módulo opera em velocidades correspondentes à saída de cisalhamento, com cabeçotes pick-and-place acionados por servo que orientam cada laminação de acordo com padrões de passo-volta programados. Elimina as etapas tradicionais de içamento após o corte e empilhamento manual, reduzindo o tempo de ciclo em mais de 40% em configurações típicas de chão de fábrica. Sensores integrados monitoram o nivelamento da laminação e a altura das rebarbas nas bordas, rejeitando automaticamente as peças defeituosas antes do empilhamento.

Aplicações típicas: Este módulo é ideal para núcleos de transformadores de distribuição de alto volume (até 2.000 kVA) onde a produtividade é a principal restrição. É excelente em fábricas que operam em dois ou três turnos, pois sua alimentação automatizada reduz a fadiga do operador e as taxas de erro.

Diferenciação do empilhamento offline: O empilhamento off-line requer áreas de preparação dedicadas, operações manuais de guindaste e gabaritos de empilhamento separados. Cada transferência introduz erros de alinhamento e danos nas bordas. Em contrapartida, o Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 mantém fluxo contínuo de materiais , preservando a orientação precisa definida pela tesoura e eliminando etapas de realinhamento.

integrou este módulo com ferramentas proprietárias de troca rápida, permitindo um único sistema de empilhamento em linha para lidar com larguras de núcleo de 40 mm a 400 mm sem ajustes mecânicos superiores a 5 minutos. Essa flexibilidade raramente é alcançada em configurações off-line, que geralmente exigem equipamentos dedicados por tamanho de núcleo.

Especificações principais – Módulo de alta velocidade

• Velocidade máxima de empilhamento: até 120 laminações por minuto (dependendo da espessura).
• Faixa de espessura de laminação: 0,18 mm – 0,35 mm (aço silício).
• Precisão de sobreposição escalonada: ±0,05 mm.
• Detecção automática de rebarbas com porta de rejeição em tempo real.
• Conectividade Ethernet/IP direta para monitoramento remoto.

2. Unidades de empilhamento com controle de lacunas de precisão

Definição e posicionamento: A segunda subcategoria crítica dentro do Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 é a unidade de controle de lacuna de precisão. Embora o empilhamento off-line dependa da habilidade do operador para manter intervalos de ar uniformes entre os pacotes principais, esta unidade automatiza a medição e o ajuste de intervalos usando sensores de triangulação a laser e servoatuadores de circuito fechado.

Funções principais e características técnicas: Cada ciclo de empilhamento mede a lacuna real em cinco pontos de referência ao longo da perna central. A unidade então compensa micro-ajustando a posição da próxima laminação ou selecionando uma laminação de calço em um alimentador dedicado. Este recurso aborda diretamente as perdas sem carga do transformador, já que lacunas irregulares são a principal causa do aumento da corrente de magnetização. O sistema armazena histogramas de lacunas por lote de núcleo, permitindo o controle estatístico do processo.

Aplicações típicas: Esta unidade é indispensável para núcleos de transformadores de potência (10 MVA e superiores) e para transformadores de tração especializados onde as penalidades por perdas são severas. Também é usado em núcleos com juntas mitradas que exigem tolerâncias extremamente restritas (±0,02 mm) que os métodos manuais off-line não conseguem alcançar de forma consistente.

Diferenciação do empilhamento offline: O empilhamento off-line depende de medidores de folga e do julgamento do operador, que introduzem variabilidade entre turnos e operadores. Além disso, os sistemas off-line não podem ajustar as lacunas dinamicamente após a montagem do núcleo; qualquer correção requer desmontagem parcial. O abordagem de empilhamento em linha com a plataforma zxd-440 garante que os dados de lacuna são rastreados por laminação e corrections are applied in real time, resulting in a more consistent magnetic circuit.

validou esta unidade em mais de 200 instalações, demonstrando uma redução média de 8–12% nas perdas de núcleo em comparação com o empilhamento manual off-line para o mesmo tipo de aço. A equipe de P&D da empresa (46 profissionais técnicos) desenvolveu algoritmos proprietários de controle de lacunas que agora estão integrados ao padrão linha de empilhamento em linha automática conjunto de softwares.

Comparação Funcional – Métodos de Controle de Gap

3. Linhas de empilhamento inteligentes integradas a dados

Definição e posicionamento: O terceiro pilar do Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 é a camada inteligente de integração de dados, que transforma a linha de empilhamento de uma máquina autônoma em um nó dentro do ecossistema de fabricação digital da fábrica. O empilhamento offline, por outro lado, funciona como uma estação de trabalho isolada com feedback digital mínimo.

Funções principais e características técnicas: Este sistema coleta dados em tempo real de sensores de cisalhamento, servos de empilhamento, unidades de controle de lacunas e câmeras de inspeção visual. Ele agrega indicadores-chave de desempenho (KPIs), como eficácia geral do equipamento (OEE), rendimento de empilhamento, tempo médio entre assistências (MTBA) e previsão de perdas principais com base em lacunas medidas. O sistema também faz interface com sistemas de gerenciamento de armazéns para solicitar automaticamente bobinas de aço com base na tonelagem consumida.

Aplicações típicas: Esta linha inteligente é implantada em fábricas inteligentes que buscam a certificação da Indústria 4.0, bem como em instalações multiprodutos onde a frequência de troca é alta. Ele permite a manutenção preditiva rastreando as correntes e os padrões de vibração dos servomotores, alertando os operadores antes que ocorra um tempo de inatividade não planejado.

Diferenciação do empilhamento offline: Os sistemas offline geram poucos ou nenhum dado digital; verificações de qualidade geralmente são realizadas após a conclusão do empilhamento, levando à detecção atrasada de problemas. O sistema inteligente em linha , no entanto, fornece controle de qualidade em circuito fechado —se um desvio for detectado, a linha pode pausar e corrigir automaticamente, ou sinalizar o núcleo para retrabalho antes de sair da estação. Esta capacidade é especialmente valiosa para aplicações de alta confiabilidade, como transformadores marítimos e unidades elevadoras de turbinas eólicas.

Jiangsu Jingtianxia Electric Technology Co., Ltd. incorporou essa inteligência em cada Solução de empilhamento em linha zxd-440 entregue desde 2024, aproveitando sua equipe interna de software para personalizar painéis para o sistema de planejamento de recursos empresariais (ERP) de cada cliente. A abordagem integrada da empresa – abrangendo núcleos de transformadores, equipamentos inteligentes de empilhamento de núcleos, máquinas de corte transversal de núcleos, armazenamento inteligente e logística automatizada —garante que a linha de empilhamento integrada a dados se comunique perfeitamente com equipamentos upstream e downstream.

1. Rastreamento de OEE em tempo real – tempo de inatividade, perda de velocidade e perda de qualidade são exibidos na HMI.
2. Alertas de diagnóstico preditivo – com base em modelos térmicos e de vibração.
3. Gerenciamento de receitas – armazena até 1.000 projetos principais com todos os parâmetros de empilhamento.
4. Relatórios automáticos em lote – Exportações de PDF/CSV para trilhas de auditoria de qualidade.
5. Capacidade de atualização remota de firmware – permite a melhoria contínua sem visitas ao local.

Comparação em nível de sistema: empilhamento em linha vs. empilhamento offline

Perguntas frequentes

Q1: Qual é a principal vantagem operacional do sistema de empilhamento em linha zxd-440 em relação aos métodos offline?

A principal vantagem é corte e empilhamento simultâneos , o que elimina as etapas tradicionais de içamento após cisalhamento e empilhamento manual. Isso reduz o tempo de ciclo em mais de 40%, minimiza danos nas bordas induzidos pelo manuseio e garante que cada laminação seja empilhada na orientação exata ao sair do cisalhamento, resultando em um controle de folga mais rígido e menores perdas de núcleo.

Q2: Como a unidade de controle de folga de precisão do zxd-440 difere do ajuste de folga off-line?

O zxd-440 usa sensores de triangulação a laser para medir lacunas em cinco pontos por ciclo e aplica correções servo de circuito fechado imediatamente. O ajuste off-line depende de calibradores de folga manuais e correções somente após a montagem completa, o que não pode compensar dinamicamente as variações durante o empilhamento. A unidade em linha atinge tolerância de ±0,02 mm com rastreabilidade total.

Q3: O zxd-440 pode lidar com diferentes tamanhos de núcleo e materiais sem trocas demoradas?

Sim. Através de um software de gerenciamento de receitas, o Linha de produção de empilhamento automático de núcleo de transformador em linha zxd-440 armazena até 1.000 designs principais. A mudança entre larguras (40–400 mm) e espessuras (0,18–0,35 mm) leva de 2 a 5 minutos, em comparação com 20 a 45 minutos para sistemas off-line que exigem mudanças físicas de gabarito e retreinamento do operador.

Q4: Qual o papel que Jiangsu Jingtianxia Electric Technology Co., Ltd. desempenha no suporte a esta tecnologia de empilhamento em linha?

fornece integração ponta a ponta - desde o linha de empilhamento em linha e máquinas de corte transversal para armazenamento e logística inteligentes. Com mais de 46 especialistas técnicos, a empresa oferece painéis de software personalizados, estruturas de manutenção preditiva e suporte de campo global, garantindo que cada instalação do zxd-440 esteja alinhada com o ecossistema de produção existente do cliente.
