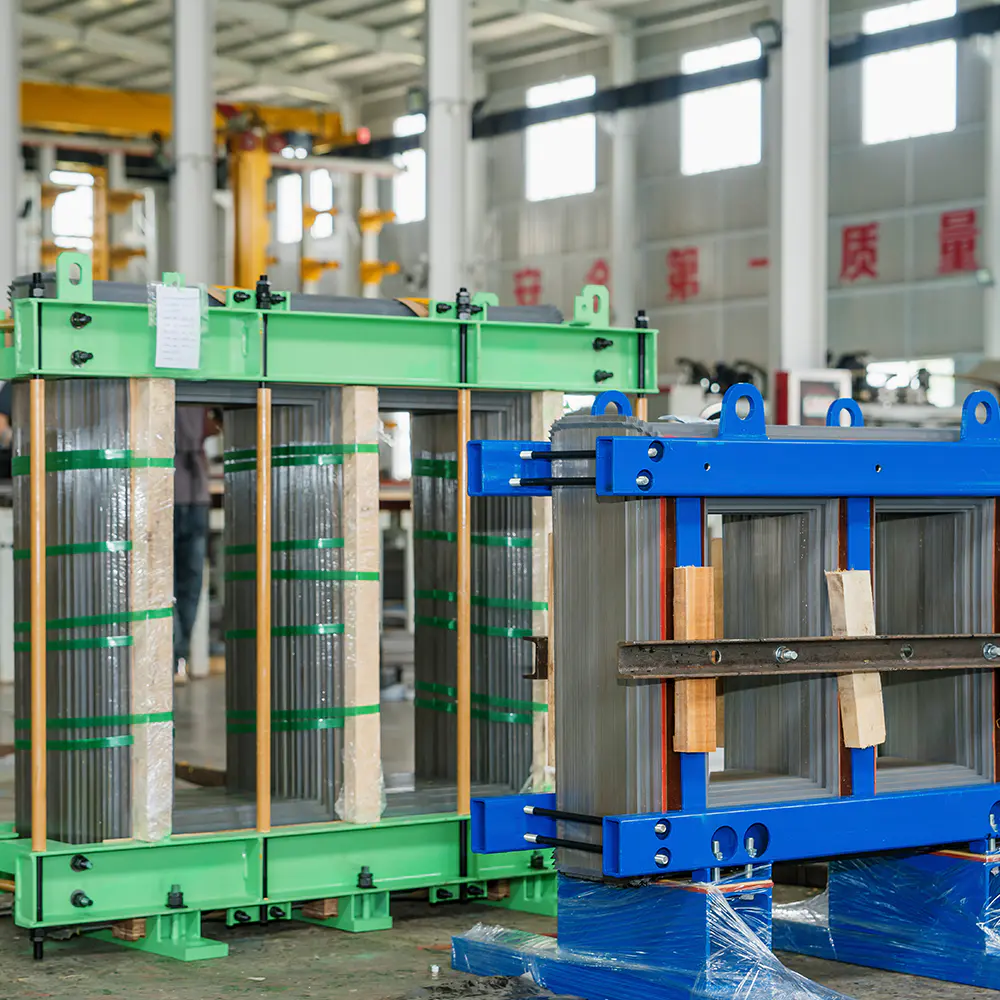

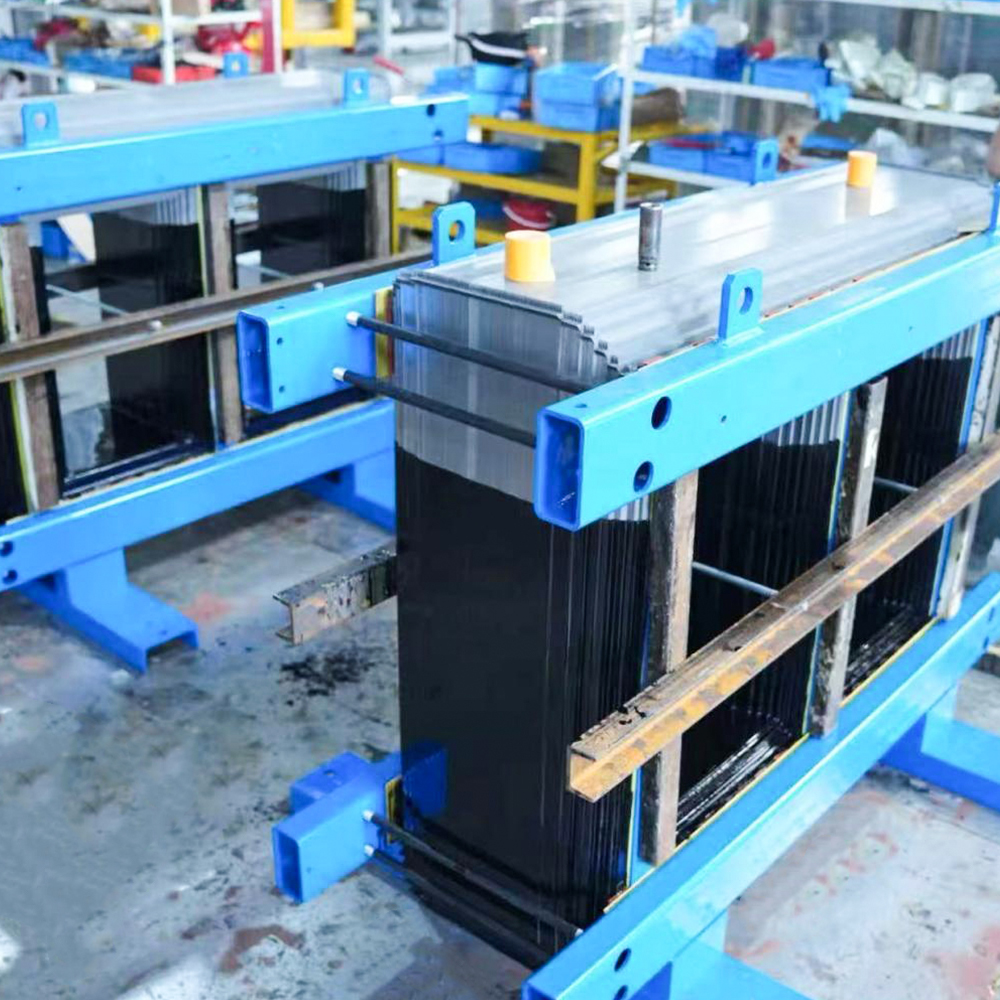

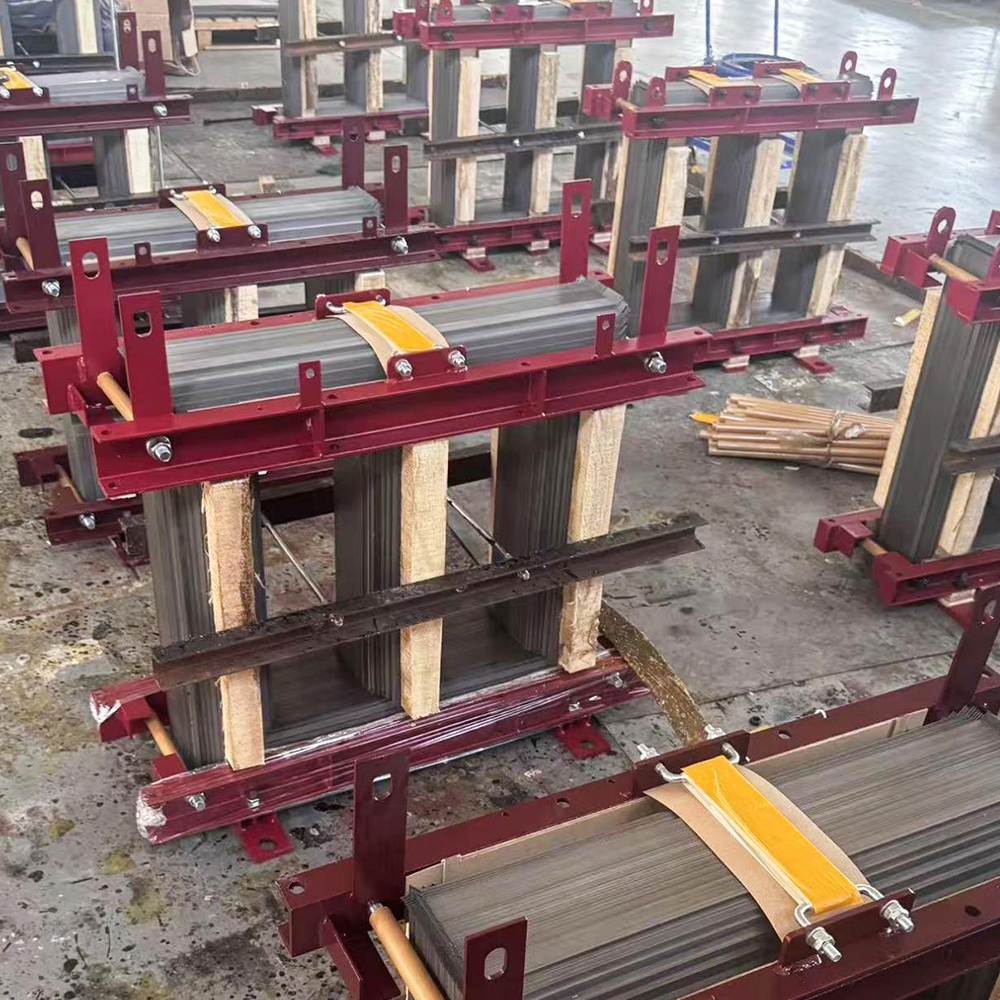

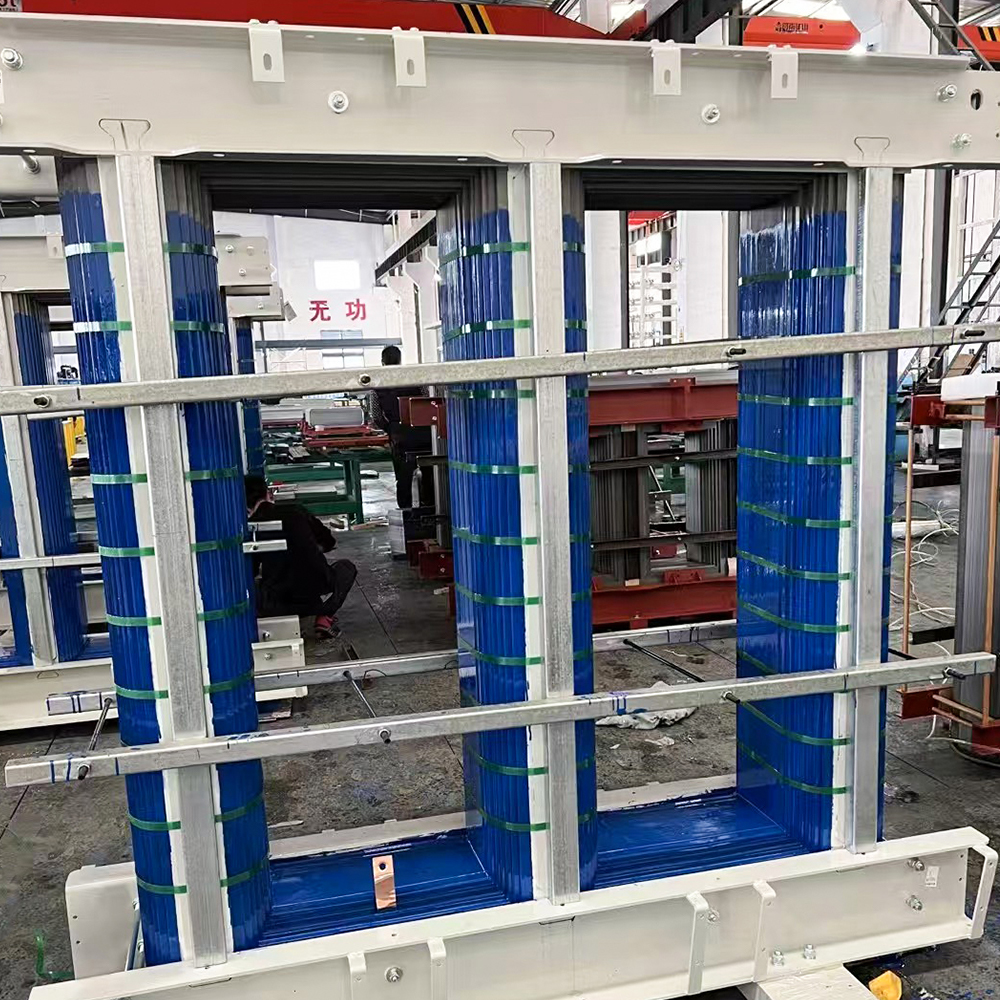

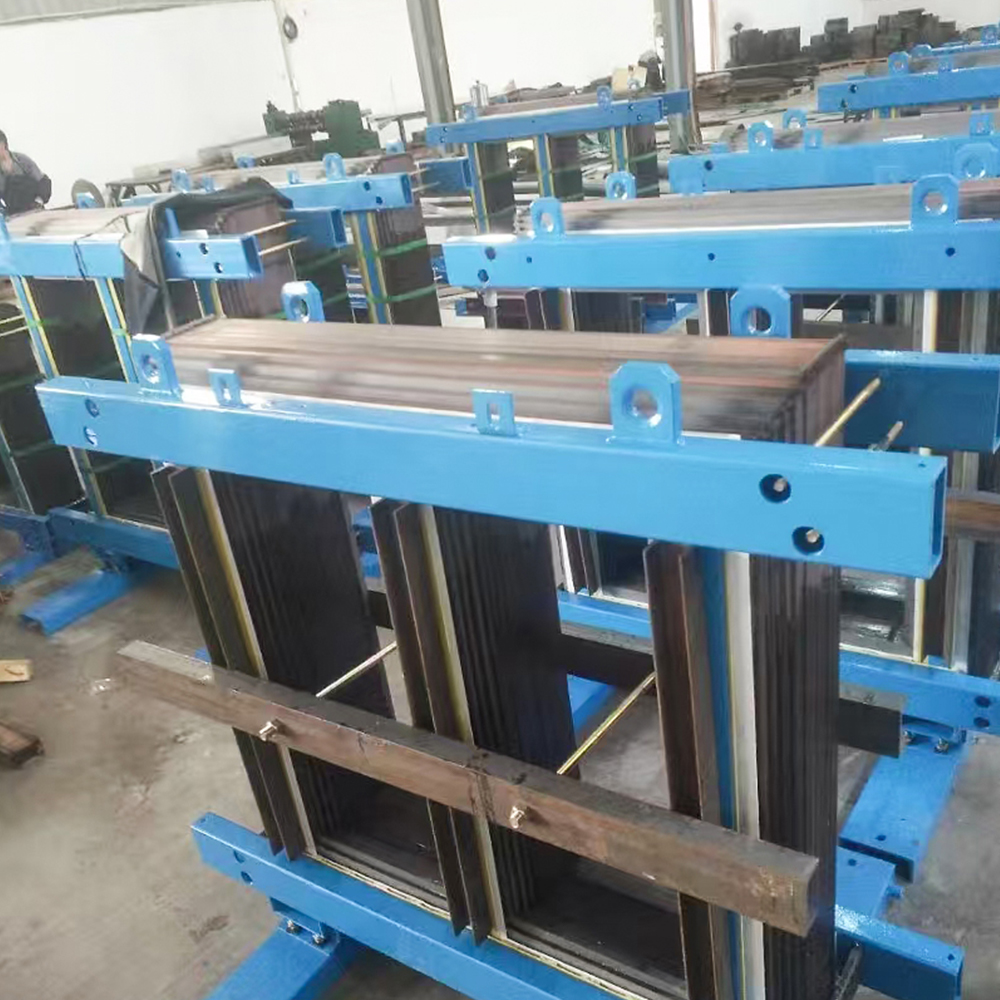

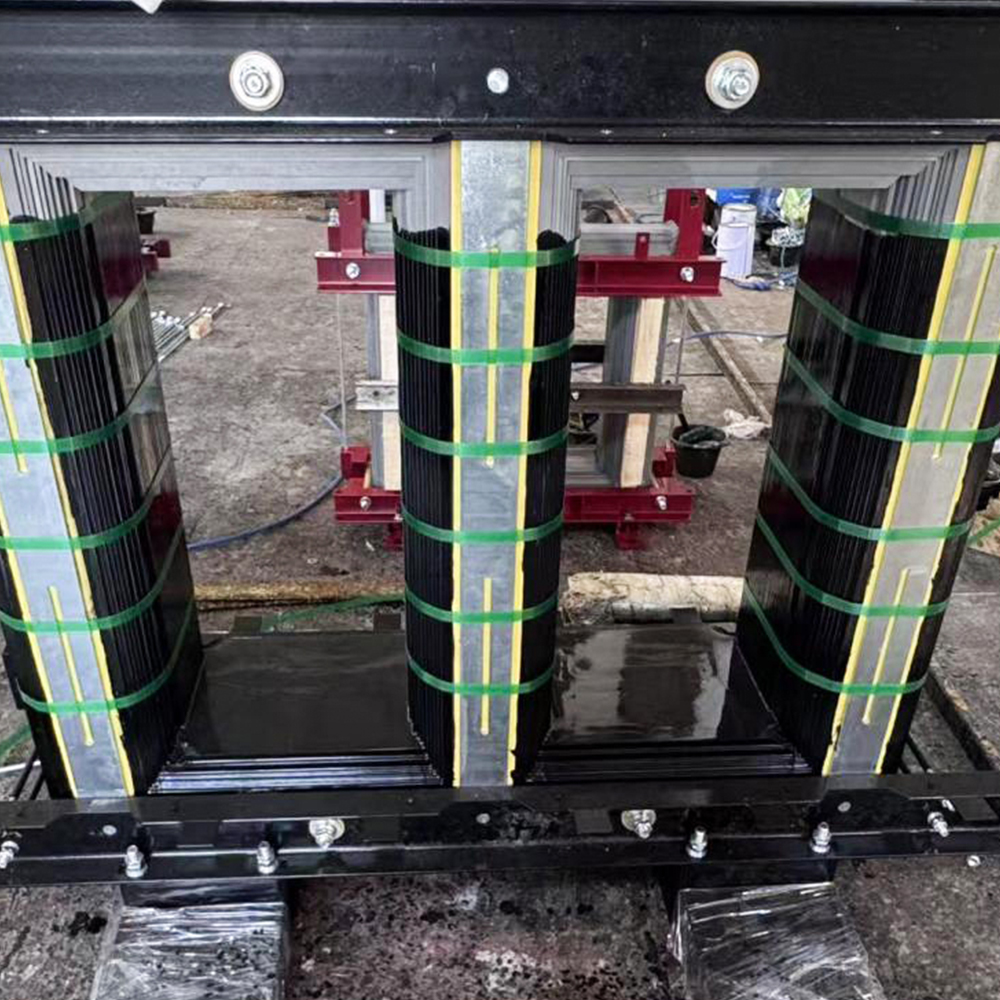

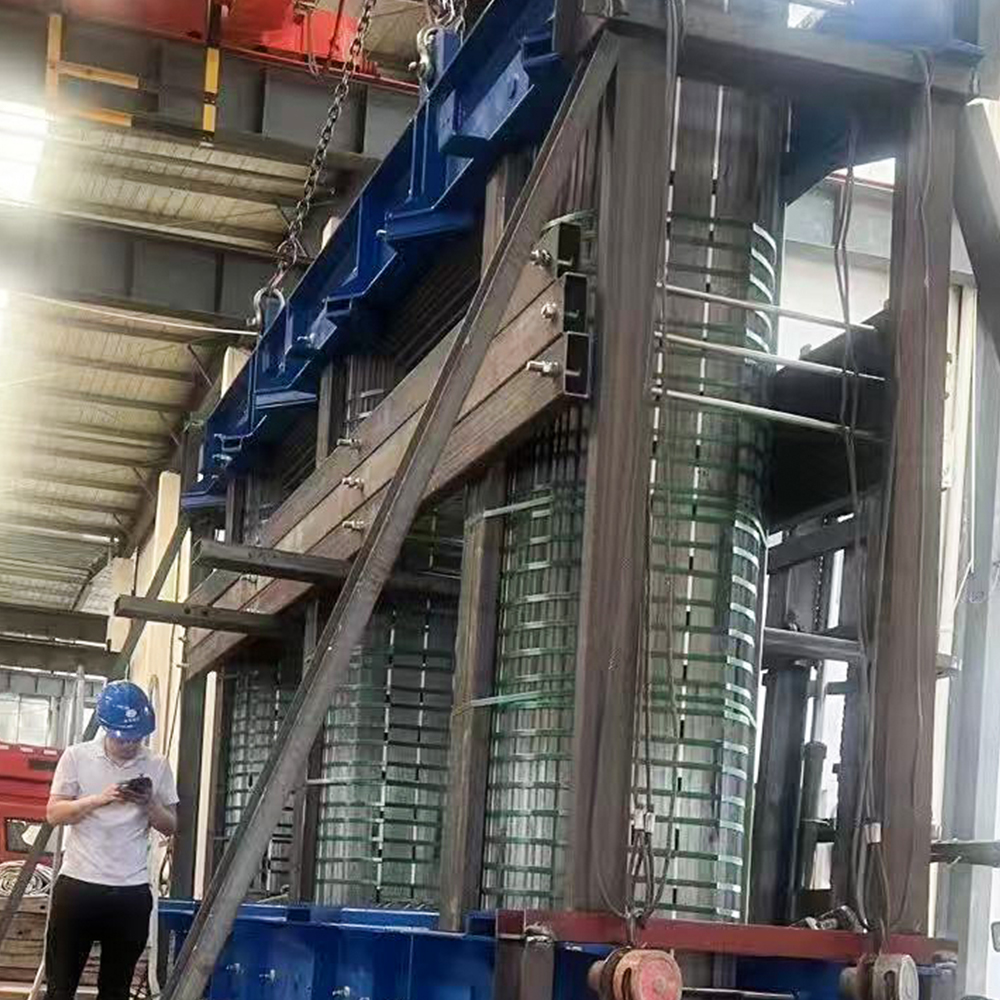

Núcleo de transformador à prova de explosão de mineração

Quais são os modos de falha comuns de núcleos de transformadores à prova de explosão em minas?

No ambiente perigoso da mineração subterrânea de carvão, os equipamentos elétricos devem suportar tensões extremas que vão muito além das aplicações industriais padrão. Entre estes, o núcleo de transformador à prova de explosão de mineração permanece como o coração eletromagnético e mecânico crítico do transformador à prova de chamas. No entanto, apesar da engenharia rigorosa, esses núcleos são suscetíveis a modos de falha específicos enraizados em estressores térmicos, mecânicos e químicos exclusivos das minas subterrâneas. Compreender esses modos de falha não é apenas um exercício acadêmico – é essencial para garantir a continuidade operacional, a conformidade com a segurança e a manutenção econômica. Este artigo examina sistematicamente os mecanismos de falha predominantes que afetam núcleo de transformador à prova de explosão de mineraçãos , apoiado pela ciência dos materiais, projeto estrutural e práticas de mineração do mundo real.

1. Degradação do núcleo induzida termicamente (superaquecimento e quebra do isolamento)

O modo de falha mais difundido para um núcleo de transformador à prova de explosão de mineração origina-se da geração excessiva de calor dentro do recinto confinado e mal ventilado à prova de explosão. Nos transformadores padrão, a circulação de ar natural ou forçada dissipa as perdas do núcleo. Na mineração, o invólucro selado retém o calor, fazendo com que a temperatura operacional do núcleo aumente de forma constante. Com o tempo, esse estresse térmico acelera o envelhecimento dos revestimentos de isolamento interlaminares - normalmente epóxi ou verniz - leveo ao aumento das perdas por correntes parasitas e pontos quentes localizados. Queo a temperatura central excede o limite da classe (geralmente Classe F ou H para classes de mineração), o isolamento fragiliza e racha, permitindo curtos-circuitos de interlaminação. Este desvio térmico não apenas reduz a eficiência, mas também eleva o aumento geral da temperatura do transformador, o que ameaça diretamente a integridade do isolamento e das buchas dos enrolamentos próximos. De acordo com dados de campo de operações subterrâneas de longwall, aproximadamente 38% dos prematuros núcleo de transformador à prova de explosão de mineraçãos as substituições são atribuídas ao superaquecimento sustentado, especialmente nos meses de verão ou quando os sistemas de ventilação estão temporariamente desligados. Além disso, a expansão e contração térmica cíclica induzem tensão mecânica na estrutura de fixação do núcleo, eventualmente afrouxando os tirantes e aumentando o ruído audível – um indicador secundário de deterioração do núcleo. Para mitigar isso, núcleo de transformador à prova de explosão de mineração os projetos agora incorporam geometrias de circuito magnético otimizadas que reduzem a densidade do fluxo nos cantos, diminuindo assim o aquecimento local. No entanto, mesmo com um design avançado, a monitorização térmica de rotina e a inspeção por infravermelhos continuam a ser inegociáveis ​​em minas de alto risco.

Indicadores típicos de falha térmica:

• Descoloração ou formação de bolhas no verniz da superfície do núcleo.
• Aumento da corrente sem carga e temperaturas do enrolamento mais altas que o normal.
• Degradação acelerada do isolamento do aterramento do núcleo.

2. Vibração mecânica e fadiga de fixação

Os equipamentos de mineração subterrânea operam sob vibração mecânica implacável – de mineradores contínuos, tosquiadores e correias transportadoras, juntamente com movimentação frequente do solo e atividades de detonação. O núcleo de transformador à prova de explosão de mineração deve suportar essas forças dinâmicas sem deslocar as laminações ou fraturar os suportes de fixação. Um modo de falha comum é o afrouxamento progressivo do sistema de fixação do núcleo (parafusos, placas e dedos de pressão), que permite que folhas de laminação individuais vibrem de forma independente. Este movimento de fricção desgasta o revestimento de isolamento nas bordas de contato, gerando detritos condutores que podem formar pontes entre as laminações, criando assim correntes circulantes e superaquecimento local. Em casos extremos, a vibração prolongada causa fissuras por fadiga na perna central ou nas laminações da forquilha, particularmente nas juntas escalonadas onde a tensão mecânica se concentra. Tais fissuras aumentam a relutância do núcleo, aumentando a corrente de excitação e reduzindo o fator de potência. Além disso, placas de fixação soltas podem roçar na parede interna do tanque ou nos cabos das buchas, causando falhas de aterramento ou descarga parcial. abordou isso por meio de consolidação de fixação de alta resistência and impregnação de resina especial , que imobiliza toda a pilha central e amortece as frequências ressonantes. Seu design proprietário garante que mesmo sob testes de resistência à vibração de 10g (conforme IEC 60068), o núcleo de transformador à prova de explosão de mineração mantém sua estabilidade dimensional e desempenho elétrico. No entanto, as equipes de manutenção devem verificar regularmente o torque no hardware de fixação e realizar monitoramento de descarga parcial para detectar sinais precoces de degradação mecânica antes que ocorra uma falha catastrófica.

Pontos fracos mecânicos comuns:

1. Regiões de juntas escalonadas – mais suscetíveis a microfraturas sob carga cíclica.
2. Pontos de ancoragem do parafuso de fixação – propensos a desgaste da rosca ou corrosão sob tensão.
3. Faixa de aterramento do núcleo – pode fraturar devido à expansão diferencial e vibração.

3. Entrada de corrosão e umidade em atmosferas agressivas de minas

O ar da mina está carregado de vapor de água, pó de carvão e gases agressivos como metano, sulfeto de hidrogênio e dióxido de enxofre. Mesmo com gabinetes à prova de explosão, a umidade pode se difundir através de prensa-cabos, válvulas de respiro ou soldas imperfeitas durante operação prolongada. Quando a umidade penetra no núcleo de transformador à prova de explosão de mineração , as laminações de aço silício começam a enferrujar, principalmente nas bordas cortadas e nas áreas com rebarbas. A ferrugem não apenas aumenta a perda de histerese, mas também atua como uma ponte semicondutora, promovendo curtos interlaminares e circulação de correntes parasitas. Além disso, o gotejamento de água ácida da mina na superfície do núcleo pode atacar o revestimento de isolamento, acelerando a corrosão intergranular e a corrosão intergranular. Em algumas minas de carvão com alta salinidade, foram observadas fissuras por corrosão sob tensão induzidas por cloretos em tirantes e estruturas de suporte do núcleo, o que compromete toda a estrutura do núcleo. Jiangsu Jingtianxia Electric Technology Co., Ltd. oferece uma solução anticorrosiva especializada: revestimentos protetores de superfície para mineração aplicado por deposição eletroforética, seguido de um processo de cura em alta temperatura que garante adesão mesmo sob umidade relativa de 95%. Seu núcleo de transformador à prova de explosão de mineração as variantes são testadas até 500 horas em câmaras de névoa salina (ASTM B117) com zero ferrugem vermelha. Contudo, a falha ainda ocorre quando esses revestimentos são arranhados durante a instalação ou manutenção, ou quando o respiro dessecante do gabinete não é substituído regularmente. Testes regulares de resistência de isolamento (IR) e medições de taxa de absorção dielétrica (DAR) continuam sendo a linha de frente de defesa contra falhas no núcleo relacionadas à umidade.

Zonas de risco de corrosão:

• Placas inferiores do núcleo – onde o condensado tende a se acumular.
• Bordas de laminação – sem revestimento após corte, altamente vulneráveis.
• Pontos de conexão de aterramento – corrosão bimetálica entre cobre e aço.

Além dessas três categorias primárias de falha, outros mecanismos notáveis incluem ruptura dielétrica do isolamento do núcleo devido a sobretensão transitória, contaminação por laminações condutoras de pó de carvão e danos mecânicos causados por elevação ou transporte inadequado. Cada um deles pode precipitar falhas repentinas no transformador, levando a interrupções dispendiosas na produção e riscos à segurança. Jiangsu Jingtianxia Electric Technology Co., Ltd., com mais de 46 engenheiros técnicos especializados, desenvolveu um sistema robusto de gestão de qualidade que aborda cada modo de falha, desde o projeto até o pós-venda. Seu núcleo de transformador à prova de explosão de mineração a linha de produção incorpora testes de propriedades magnéticas em tempo real, tratamento de envelhecimento por vibração e triagem de 100% de resistência de isolamento. Além disso, a Jiangsu Jingtianxia Electric Technology Co., Ltd. fornece soluções básicas personalizadas - desde pequenas unidades de 500 kVA até grandes pacotes de 5 MVA - todas apresentando dissipação de calor otimizada and reforço estrutural de acordo com a definição do produto. Esta abordagem holística não só prolonga a vida útil do núcleo, mas também reduz o custo total de propriedade para os operadores de minas.

4. Descarga parcial e deterioração do isolamento

Embora menos comum que falhas térmicas ou mecânicas, a atividade de descarga parcial (PD) dentro da pilha central é uma preocupação crescente para transformadores de mineração de alta tensão (acima de 6kV). Defeitos vazios no isolamento interlaminar ou microfissuras induzidas por ciclos térmicos criam melhorias localizadas no campo elétrico. Ao longo dos meses, esses pulsos de PD corroem o isolamento, carbonizando gradualmente a resina circundante e gerando caminhos condutores. Uma vez que ocorre um curto-circuito completo de interlaminação, a área afetada experimenta uma corrente circulante massiva, causando rápido aquecimento local e potencialmente levando à explosão do tanque na presença de metano. Moderno núcleo de transformador à prova de explosão de mineraçãos da Jiangsu Jingtianxia Electric Technology Co., Ltd. são impregnados por pressão a vácuo (VPI) com verniz sem solvente de alta qualidade, preenchendo efetivamente todas as lacunas de ar e suprimindo o início da PD. Além disso, a empresa emprega robôs avançados de empilhamento de núcleos que garantem pressão uniforme em cada pacote, minimizando vazios. Apesar destas medidas, a monitorização da DP utilizando sensores de frequência ultra-alta (UHF) é recomendada para instalações críticas, especialmente em minas gasosas onde o alerta precoce pode prevenir eventos catastróficos.

5. Fatores Externos – Forças Eletrodinâmicas de Curto-Circuito

Embora o núcleo em si não transporte corrente primária, curtos-circuitos externos severos nos terminais do transformador produzem imensas forças eletrodinâmicas que são transmitidas através dos enrolamentos ao núcleo. Essas forças podem dobrar as vigas de fixação do núcleo, deslocar as laminações ou até mesmo quebrar a cinta de aterramento do núcleo. Embora o gabinete seja à prova de explosão, a distorção mecânica interna pode reduzir o entreferro magnético, causando saturação e corrente de magnetização excessiva. Eventos de falha repetidos deformam cumulativamente o núcleo, mudando sua curva B-H e ​​aumentando o ruído e as perdas. aborda isso projetando seu núcleo de transformador à prova de explosão de mineração com nervuras de reforço adicionais e parafusos passantes de alta resistência, testados para suportar 25 vezes a corrente nominal de curto-circuito sem deformação permanente. Seu equipamento interno de corte e empilhamento de núcleos garante um controle dimensional preciso, de modo que, mesmo sob condições extremas de falha, o núcleo retém sua integridade eletromagnética.

Perguntas frequentes

Q1: Qual é o modo de falha mais frequente para um núcleo de transformador à prova de explosão de mineração em minas subterrâneas de carvão?

A degradação do isolamento induzida por calor é a falha mais comum, causada pela dissipação restrita de calor dentro do invólucro à prova de explosão. Isto leva à fragilização do verniz, curtos de interlaminação e superaquecimento progressivo do núcleo, que juntos respondem por quase 40% das substituições prematuras do núcleo.

Q2: Como a Jiangsu Jingtianxia Electric Technology Co., Ltd. diferencia seus núcleos de transformadores à prova de explosão de mineração dos núcleos industriais padrão?

emprega revestimentos anticorrosivos de nível de mineração, impregnação de resina de alta resistência para amortecimento de vibrações e circuitos magnéticos otimizados para reduzir o aumento de temperatura. Cada núcleo passa por 100% de triagem de estresse térmico e mecânico, garantindo a conformidade com os padrões IEC/ATEX para ambientes gasosos.

Q3: A corrosão pode ser completamente eliminada em um núcleo de transformador à prova de explosão de mineração?

Não, mas pode ser minimizado. Mesmo com revestimentos eletroforéticos, arranhões durante o manuseio ou condensação dentro do tanque podem causar ferrugem. Testes IR regulares, substituição de dessecante e inspeções visuais são obrigatórios. fornece revestimento opcional de aço inoxidável para minas extremamente corrosivas.

P4: Quais intervalos de manutenção são recomendados para monitorar indicadores de falhas principais?

Para minas de alto risco, são recomendadas inspeções trimestrais – incluindo imagens térmicas, medição de perda sem carga e triagem de descarga parcial. Anualmente, uma verificação completa do torque mecânico e um teste de resistência de isolamento (500V ou 1000V megômetro) devem ser realizados. oferece serviços de diagnóstico remoto usando dados de sensores habilitados para IoT para prever a saúde central.

Q5: É possível reparar um núcleo de transformador à prova de explosão de mineração danificado ou ele deve ser totalmente substituído?

Problemas menores – como parafusos de fixação soltos ou ferrugem superficial – podem ser corrigidos no local. No entanto, curtos-circuitos de interlaminação, laminações rachadas ou corrosão severa geralmente requerem a substituição completa do núcleo. fornece núcleos de substituição com especificações magnéticas e dimensionais idênticas para minimizar o tempo de inatividade.
