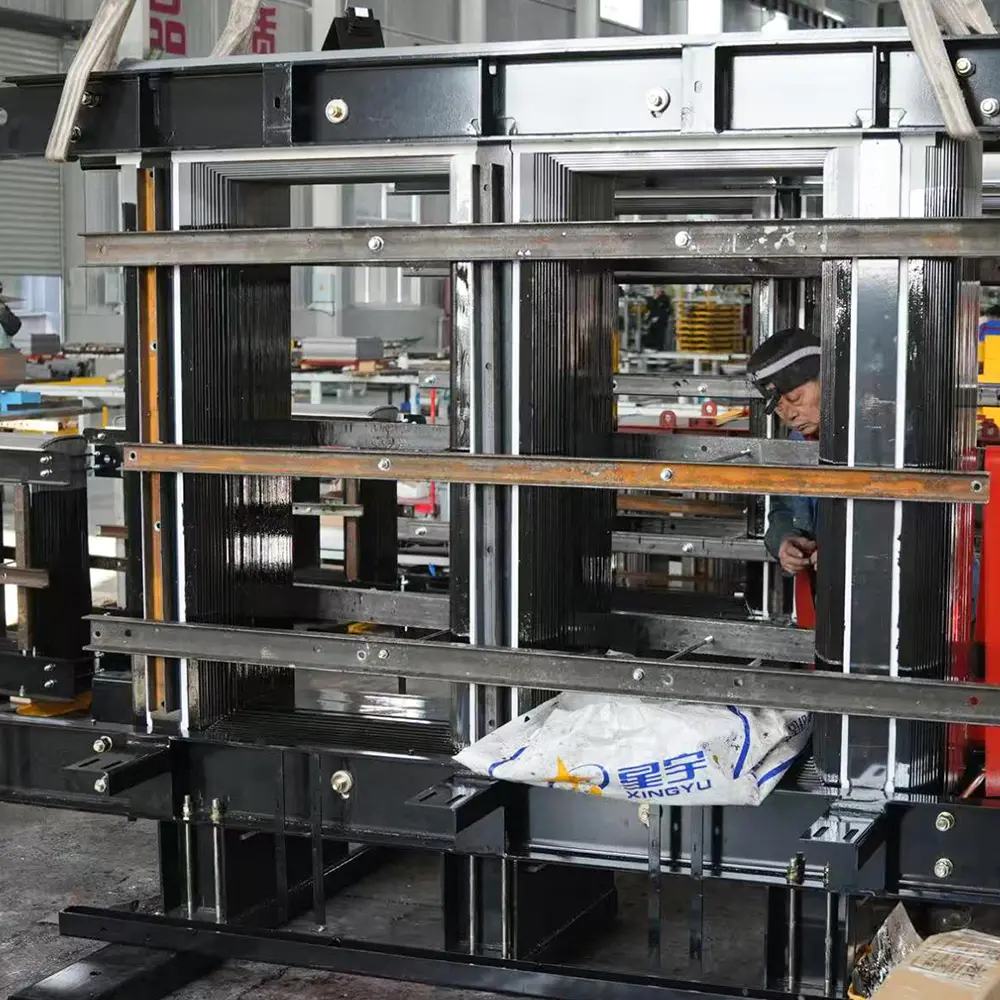

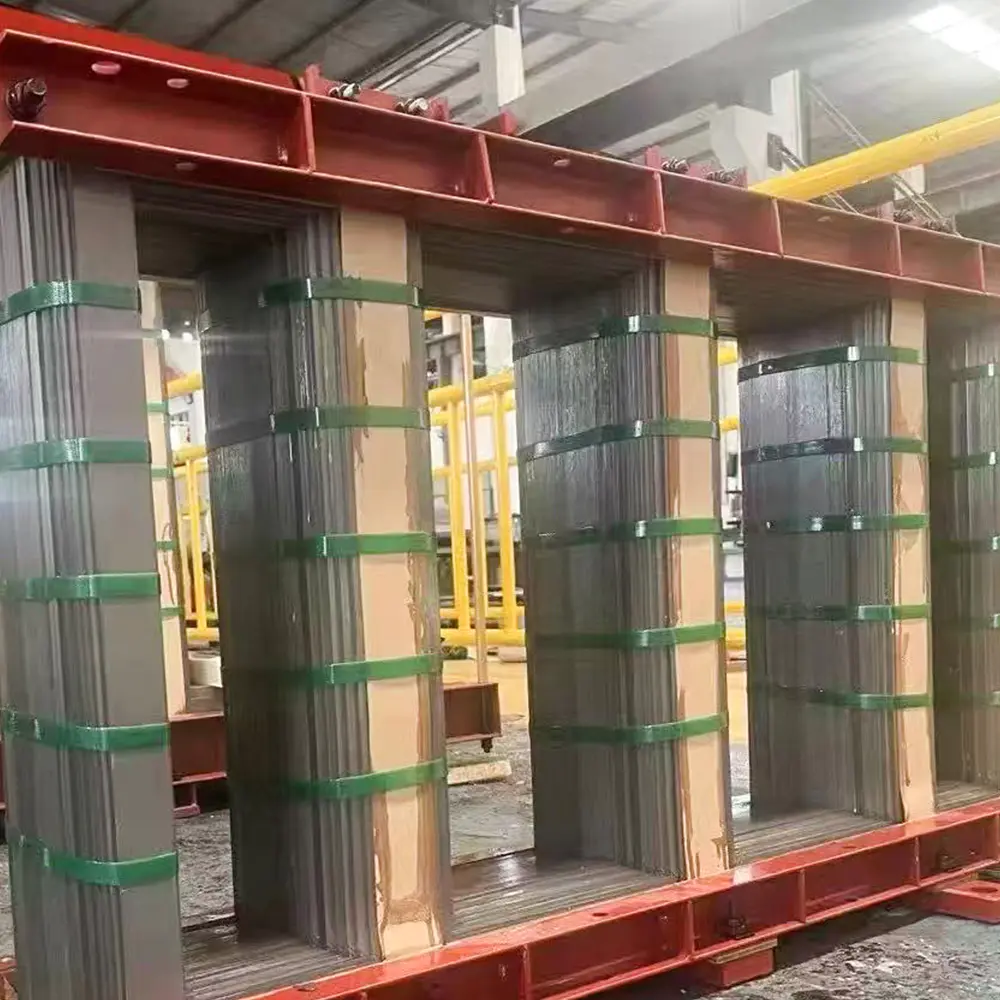

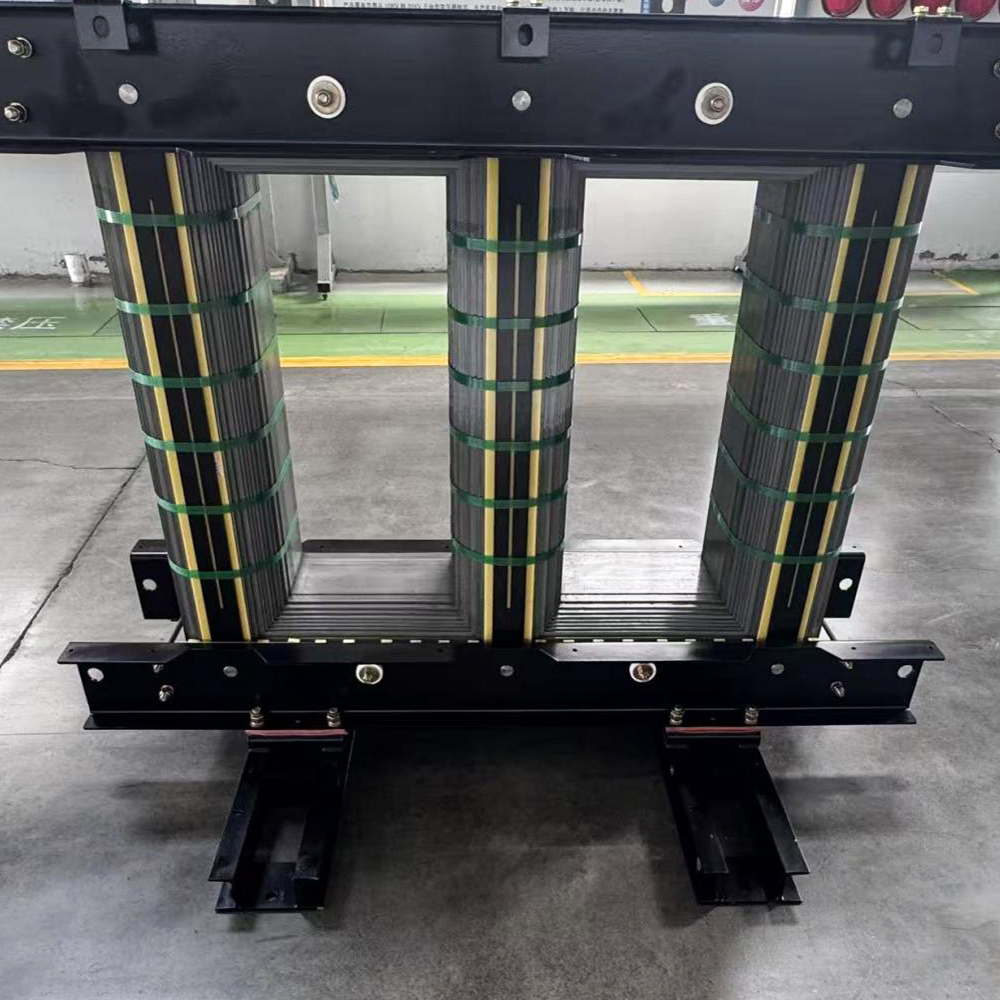

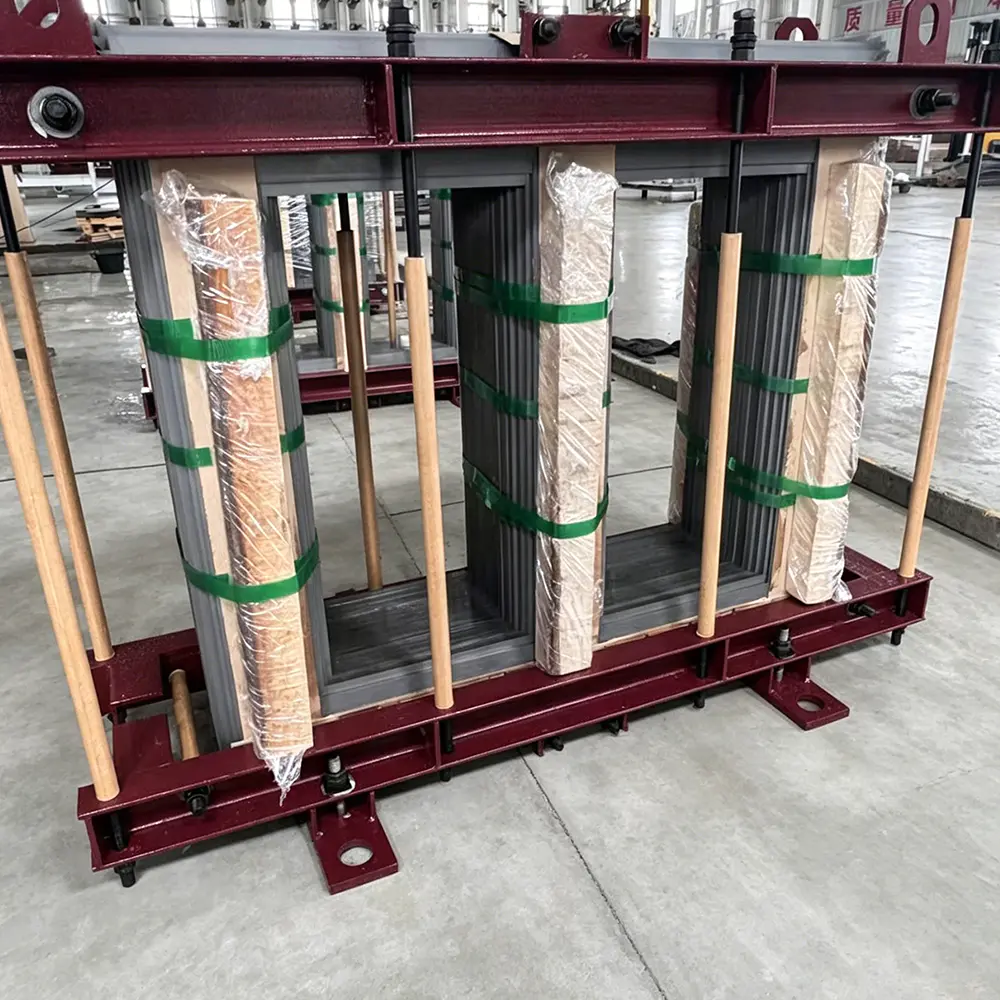

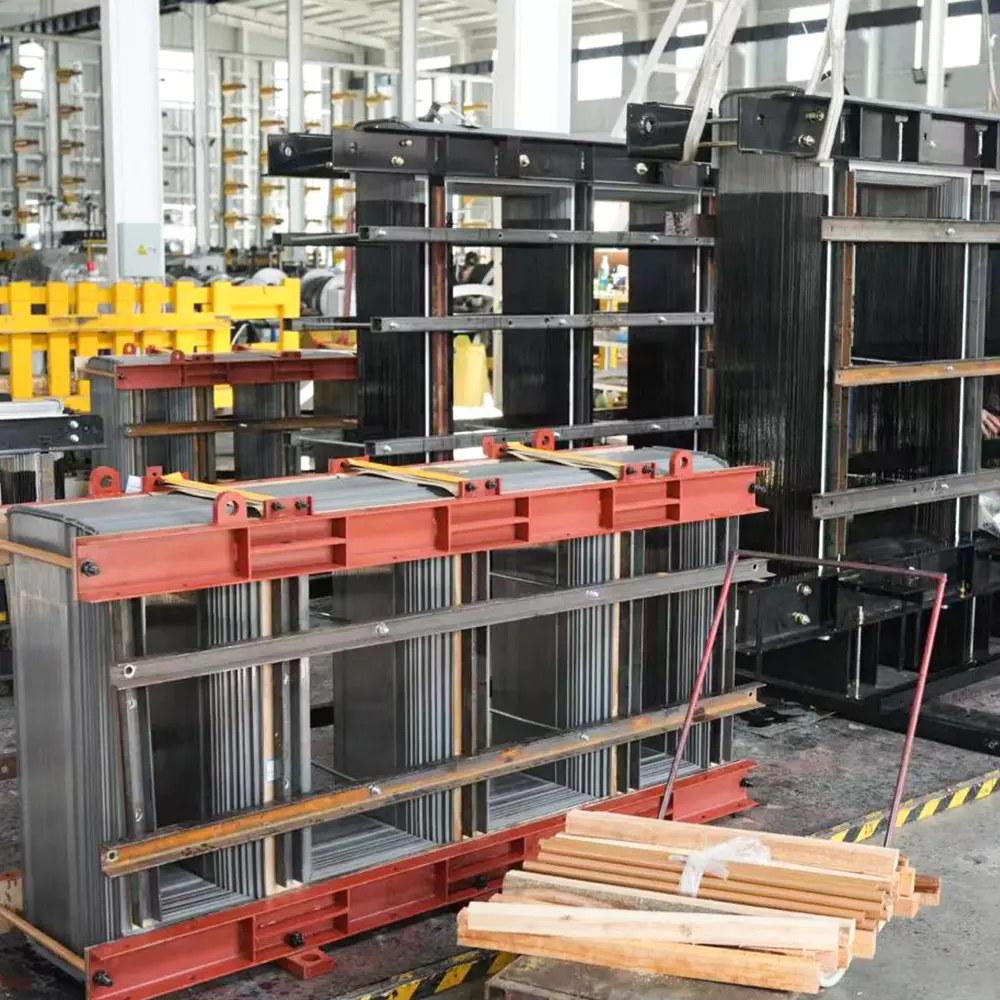

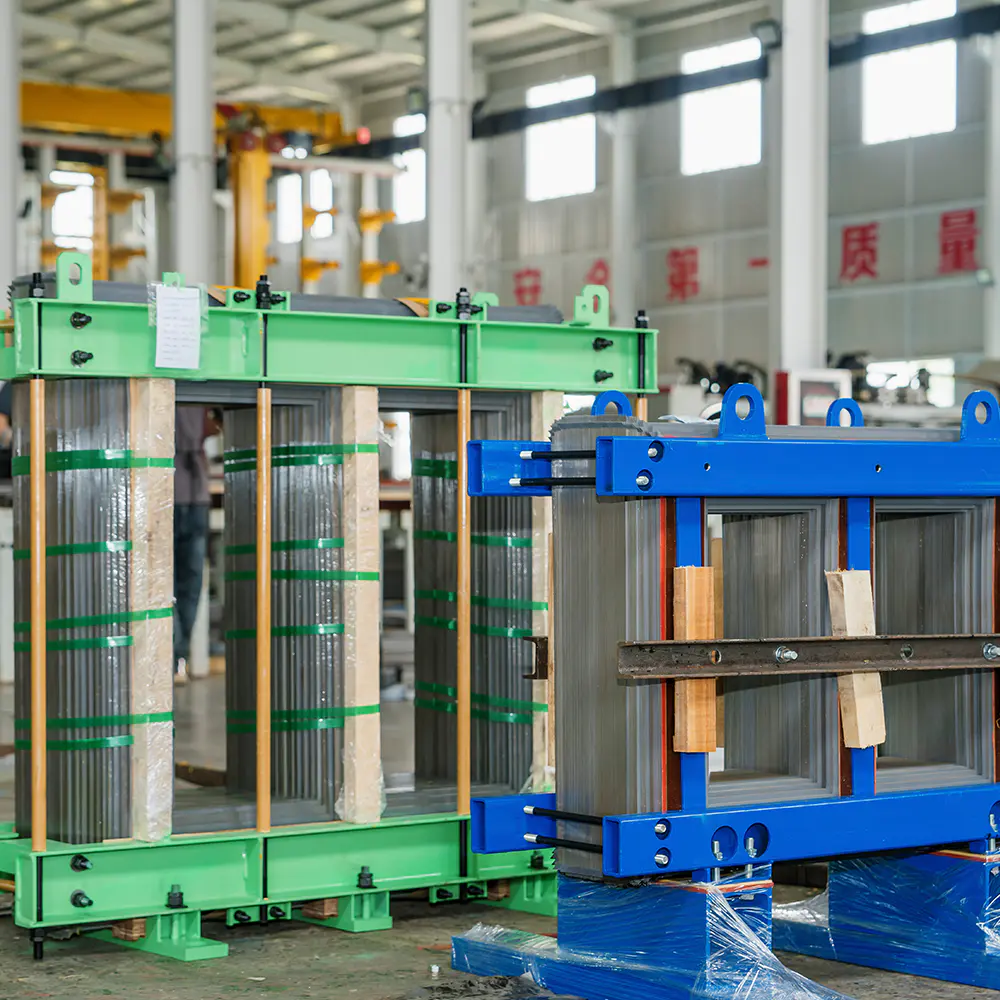

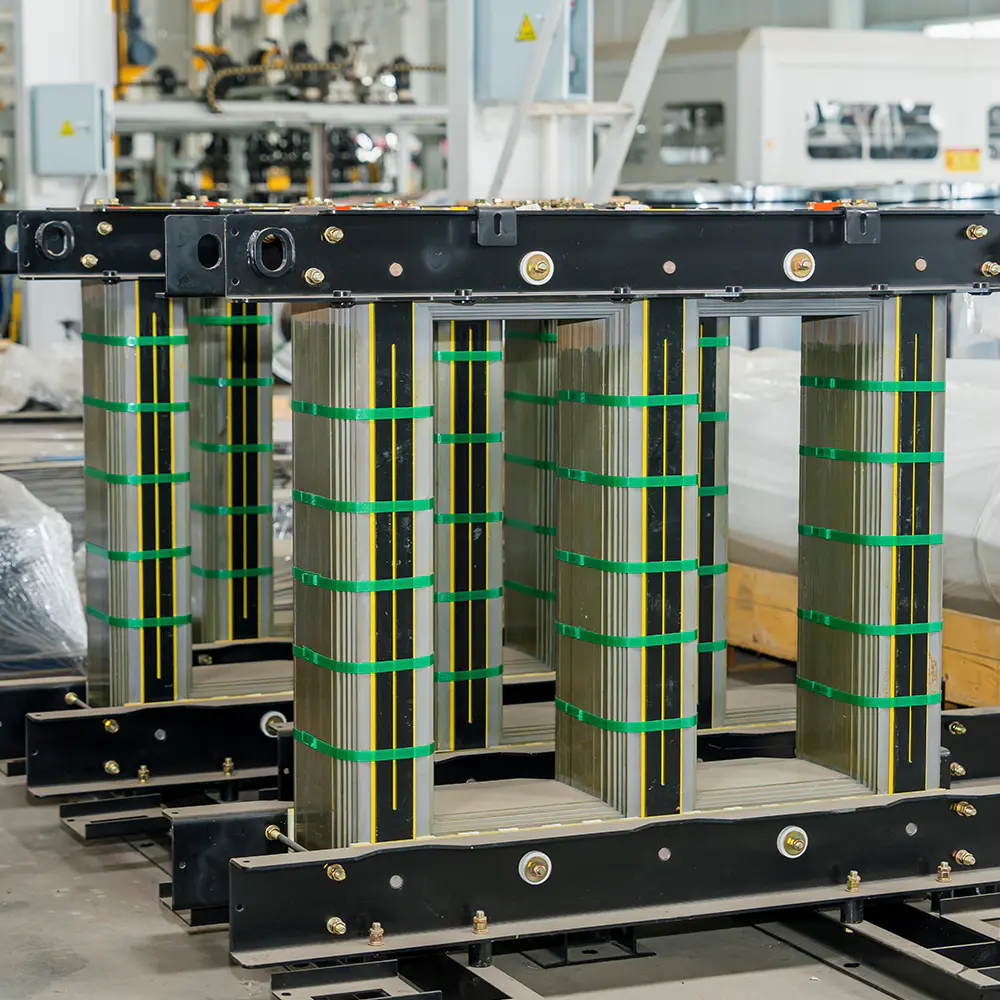

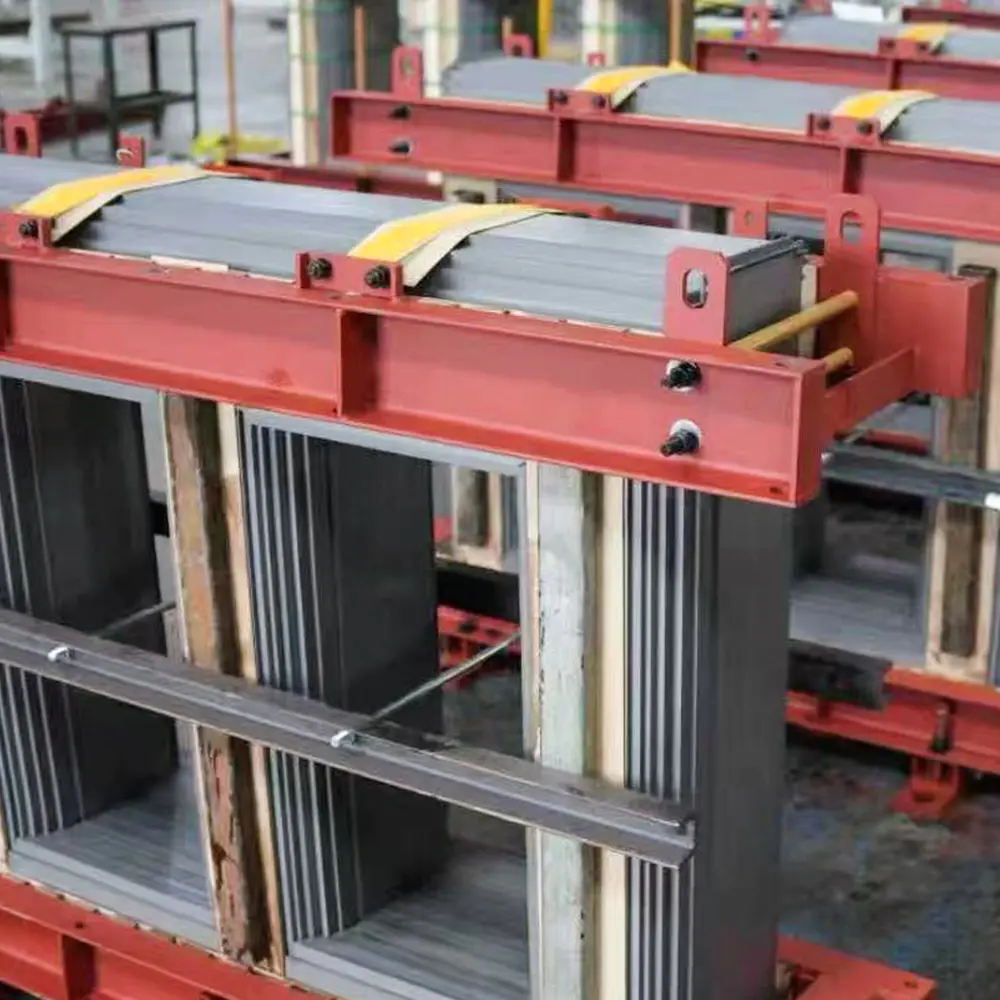

Núcleo de transformador imerso em óleo

O que é perda de núcleo em um transformador imerso em óleo?

No domínio da transmissão e distribuição de energia, o núcleo de transformador imerso em óleo serve como o coração magnético de todo o aparelho. Sua principal função é fornecer um caminho de baixa relutância para o fluxo magnético, permitindo assim uma conversão eficiente de energia eletromagnética entre os enrolamentos primário e secundário. No entanto, nenhum material magnético é perfeito. Durante a operação normal, uma parte da energia elétrica é inevitavelmente dissipada como calor dentro do próprio núcleo – um fenômeno conhecido coletivamente como perda do núcleo. Compreender a perda essencial não é apenas um exercício acadêmico; é uma consideração econômica e operacional crítica que influencia diretamente a eficiência do transformador, a temperatura operacional e o custo geral do ciclo de vida. Tanto para os serviços públicos como para os utilizadores industriais, a minimização da perda do núcleo traduz-se em poupanças substanciais a longo prazo e numa maior fiabilidade da rede. Este artigo investiga as origens, os componentes e as estratégias de mitigação da perda de núcleo, ao mesmo tempo que mostra como a fabricação avançada e os materiais premium — exemplificados pela Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. — estão redefinindo os padrões de desempenho para núcleos de transformadores modernos.

1. As origens físicas da perda do núcleo em transformadores imersos em óleo

Para compreender completamente o que implica a perda do núcleo, é necessário primeiro examinar o comportamento eletromagnético do núcleo de transformador imerso em óleo sob excitação de corrente alternada (CA). A perda principal é amplamente classificada em dois componentes principais: perda de histerese e perda de corrente parasita . A perda por histerese surge da magnetização e desmagnetização contínuas do material do núcleo à medida que os ciclos de corrente alternada. Cada ciclo requer energia para superar o movimento da parede do domínio magnético, e essa energia é liberada na forma de calor. A magnitude da perda por histerese depende da coercividade do material do núcleo e da densidade do fluxo operacional. A perda por correntes parasitas, por outro lado, é induzida por correntes circulantes que fluem dentro do próprio material do núcleo devido ao campo magnético variável no tempo. Essas correntes geram aquecimento resistivo (perdas I²R) e são significativamente influenciadas pela resistividade elétrica do núcleo e pela espessura da laminação. Em alta qualidade núcleo de transformador imerso em óleo Em projetos, os fabricantes empregam laminações finas de aço silício com grãos orientados para reduzir efetivamente os caminhos de correntes parasitas, reduzindo assim esse componente de perda.

É importante notar que a perda do núcleo é um processo contínuo e irreversível. Mesmo quando o transformador está em condições sem carga, o núcleo ainda consome corrente de excitação e dissipa energia – é por isso que a perda do núcleo é frequentemente chamada de perda sem carga. Para um transformador de distribuição típico, as perdas no núcleo podem representar 15% a 30% das perdas totais ao longo da sua vida útil, tornando-o um alvo principal para programas de melhoria de eficiência. A seleção estratégica de materiais de núcleo, como aço silício de grão orientado premium com espessuras de 0,23 mm, 0,27 mm e 0,30 mm, impacta diretamente os componentes de histerese e correntes parasitas. É precisamente aqui que os fabricantes especializados demonstram o seu valor, combinando a ciência dos materiais com a engenharia de precisão para alcançar características de perdas ultrabaixas.

2. Classificação da perda central por material e abordagem de design

Para gerenciar e reduzir efetivamente as perdas principais, a indústria desenvolveu várias subclassificações de núcleo de transformador imerso em óleo tecnologias. Cada classificação oferece vantagens distintas em termos de desempenho magnético, capacidade de fabricação e economia. Abaixo, exploramos três categorias proeminentes que refletem as práticas atuais de engenharia e as demandas do mercado.

2.1 Núcleos de aço silício de grão orientado convencional

Esta categoria representa o padrão da indústria para a maioria dos transformadores de distribuição e de média potência. O núcleo é construído a partir aço silício de grão orientado folhas, normalmente com espessuras de 0,27 mm ou 0,30 mm, que são empilhadas e fixadas para formar um circuito magnético fechado. A característica definidora deste projeto é a orientação cristalográfica controlada – o aço é processado de modo que a direção de fácil magnetização se alinhe com a direção de laminação, maximizando assim a densidade do fluxo e minimizando a perda de histerese. Os núcleos convencionais são amplamente adotados devido ao seu desempenho equilibrado, processos de produção maduros e estrutura de custos competitiva. Suas aplicações típicas incluem transformadores de distribuição de serviços públicos, unidades redutoras industriais e sistemas de coleta de energia renovável.

A principal vantagem dos núcleos convencionais de aço silício reside na sua previsibilidade e confiabilidade. Fabricantes com capacidades técnicas robustas, como Jiangsu Jingtianxia Electric Technology Co., Ltd., aperfeiçoaram os processos de corte e cisalhamento de precisão necessários para manter tolerâncias dimensionais rígidas e propriedades magnéticas consistentes. Ao empregar técnicas de empilhamento e ligação de alta precisão, esses núcleos controlam efetivamente o estresse interno – um fator chave na prevenção do superaquecimento localizado e na garantia de desempenho estável da corrente sem carga. Além disso, a perda sem carga destes núcleos pode ser projetada para atingir um desvio negativo dos padrões nacionais, oferecendo aos usuários finais uma redução tangível nas despesas operacionais durante o ciclo de vida do transformador. Com mais de 46 talentos técnicos profissionais em sua equipe, a Jiangsu Jingtianxia Electric Technology Co., Ltd. acumulou profundo conhecimento na otimização deste tipo de núcleo para diversos ambientes operacionais.

2.2 Núcleos de Alta Permeabilidade (Hi-B)

Os núcleos Hi-B representam um passo evolutivo em núcleo de transformador imerso em óleo tecnologia. Esses núcleos utilizam aço de grão orientado especialmente processado que exibe permeabilidade magnética ainda maior do que os tipos convencionais – muitas vezes alcançando valores de permeabilidade superiores a 1,88 T a 800 A/m. Esta permeabilidade aprimorada permite uma redução na área da seção transversal do núcleo para a mesma capacidade de tratamento de fluxo, levando a um projeto de transformador mais compacto. O volume reduzido do núcleo, por sua vez, reduz tanto o custo do material quanto a perda geral do núcleo. Os núcleos Hi-B são particularmente preferidos em transformadores de alta eficiência que devem cumprir padrões regulatórios rigorosos, como os requisitos DOE 2016 ou EU Ecodesign Tier 2.

Um dos principais diferenciais dos núcleos Hi-B é o seu desempenho superior sob condições de alta densidade de fluxo. Embora os núcleos convencionais possam sofrer saturação rápida acima de 1,7 T, os graus Hi-B podem operar com eficiência até 1,9 T, tornando-os ideais para transformadores que sofrem flutuações de tensão ou perfis de carga variados. Suas aplicações típicas incluem grandes transformadores de potência, transformadores de tração para sistemas ferroviários e unidades de transmissão de alta tensão. aproveita seu avançado equipamento inteligente de empilhamento de núcleos e linhas de produção automatizadas para produzir núcleos Hi-B com precisão dimensional excepcional e perdas mínimas nas juntas. O compromisso da empresa com o fornecimento de materiais premium – de marcas de primeira linha nacionais e importadas – garante que cada núcleo Hi-B alcance desempenho magnético estável e controle de corrente superior, melhorando assim o fator de potência da rede conectada.

2.3 Núcleos de Liga Amorfa

Os núcleos de liga amorfa constituem um afastamento radical dos designs tradicionais de aço silício cristalino. Em vez de uma estrutura de rede atômica regular, os metais amorfos apresentam um arranjo desordenado, semelhante ao vidro, que reduz drasticamente a perda por histerese - normalmente em 60% a 70% em comparação com o aço convencional de grão orientado. Isso faz com que núcleo de transformador imerso em óleo construído em liga amorfa, uma solução excepcionalmente eficiente em termos energéticos, especialmente para transformadores que operam sob condições de carga leve ou variável. A espessura típica da fita amorfa é de apenas 0,025 mm a 0,030 mm, o que também contribui para perdas extremamente baixas por correntes parasitas.

No entanto, os núcleos amorfos apresentam desafios de fabricação únicos. O material é inerentemente frágil e requer processos especializados de corte e cisalhamento para evitar fraturas induzidas por tensão. Além disso, o conjunto central deve ser manuseado com extremo cuidado para manter as propriedades magnéticas e evitar a degradação do desempenho. Apesar destes desafios, o potencial de poupança de energia é inegável – núcleos amorfos podem reduzir a perda sem carga em até 75% em relação aos projetos convencionais, tornando-os altamente atrativos para redes de distribuição rurais, parques eólicos offshore e aplicações de redes inteligentes. investiu significativamente em P&D e infraestrutura de produção para superar esses obstáculos de fabricação, oferecendo aos clientes uma fonte confiável de núcleos amorfos de alta qualidade, apoiados por sistemas inteligentes de armazenamento de oficina e logística automatizada. A capacidade da empresa de fornecer soluções de suporte completas para clientes globais é particularmente evidente nesta categoria avançada.

3. Análise Comparativa de Tecnologias Básicas

Para auxiliar engenheiros e especialistas em compras na seleção do tipo de núcleo mais apropriado para suas aplicações específicas, a tabela a seguir fornece uma comparação direta dos principais indicadores de desempenho nas três categorias discutidas acima. Todos os dados são baseados em valores típicos para transformadores de distribuição de 50 Hz na faixa de 100–1000 kVA.

4. Estratégias Práticas para Redução de Perdas Principais

Além da seleção de materiais, existem diversas práticas de engenharia que podem minimizar ainda mais a perda do núcleo em um núcleo de transformador imerso em óleo . Essas estratégias são implementadas rotineiramente por fabricantes experientes como Jiangsu Jingtianxia Electric Technology Co., Ltd. para oferecer desempenho superior do produto. As principais medidas incluem:

• Construção otimizada de juntas escalonadas – Reduzindo a relutância das juntas e a franja do fluxo magnético, o que reduz diretamente as perdas localizadas.
• Empilhamento e encadernação de precisão – Garantir a distribuição uniforme da pressão em toda a pilha central para mitigar o estresse interno e os aumentos de perdas induzidos por vibração.
• Controle rigoroso da altura das rebarbas – Manter a qualidade de corte e cisalhamento para evitar curtos-circuitos entre laminação que amplificam correntes parasitas.
• Recozimento do núcleo após o corte – Aliviar tensões residuais introduzidas durante a fabricação, recuperando assim a permeabilidade magnética.
• Aterramento adequado do núcleo – Prevenir potenciais flutuantes e correntes de terra circulantes que contribuem para perdas parasitas adicionais.

A integração dessas técnicas requer maquinário avançado – como máquinas inteligentes de corte transversal de núcleo e linhas de montagem automatizadas – e supervisão técnica experiente. se destaca neste domínio, tendo implantado sistemas inteligentes de armazenamento em oficinas que garantem rastreabilidade e consistência em todos os lotes de produção. As soluções de suporte completas da empresa abrangem não apenas a fabricação principal, mas também todo o espectro de pós-processamento, inspeção de qualidade e logística, proporcionando assim um valor incomparável aos clientes globais da indústria de energia.

5. Perguntas frequentes

Q1: Qual é a diferença entre núcleos convencionais de aço silício e núcleos amorfos em termos de comportamento de perda?

Núcleos de aço silício convencionais exibem histerese moderada e perdas por correntes parasitas devido à sua estrutura cristalina e espessura de laminação típica de 0,27–0,30 mm. Os núcleos amorfos, por outro lado, têm um arranjo atômico não cristalino que quase elimina a perda por histerese, e suas fitas extremamente finas (0,025 mm) reduzem drasticamente as perdas por correntes parasitas. Como resultado, os núcleos amorfos podem atingir perdas sem carga que são 60-75% menores do que os projetos convencionais, embora tenham custos de material mais elevados e requisitos de manuseio mais rigorosos.

Q2: Como a Jiangsu Jingtianxia Electric Technology Co., Ltd. garante baixa perda de núcleo em seus produtos?

emprega uma abordagem multifacetada: adquirindo aço silício de grão orientado premium das principais marcas nacionais e internacionais, utilizando equipamentos de corte e cisalhamento de alta precisão, implementando controle de qualidade rigoroso em todas as etapas e aplicando técnicas avançadas de empilhamento e encadernação para minimizar o estresse interno. Suas perdas sem carga podem atingir consistentemente desvios negativos dos padrões nacionais, e suas linhas de produção automatizadas garantem repetibilidade e escalabilidade para pedidos de grande volume.

Q3: Um núcleo de transformador imerso em óleo pode ser adaptado ou atualizado para reduzir perdas?

Na maioria dos casos, substituir um núcleo existente não é economicamente viável devido ao extenso redesenho necessário para folgas de enrolamento, dimensões de tanques e caminhos de resfriamento. No entanto, as concessionárias muitas vezes optam pela substituição do núcleo durante grandes reformas ou quando atualizam para padrões de eficiência mais elevados. Para novas instalações, selecionar um núcleo com características de perdas mais baixas — como Hi-B ou graus amorfos — de um fornecedor respeitável como Jiangsu Jingtianxia Electric Technology Co., Ltd. é a estratégia mais eficaz.

Q4: Qual o papel da perda central no custo total de propriedade de um transformador?

A perda do núcleo contribui diretamente para a perda sem carga do transformador, que ocorre 24 horas por dia, 7 dias por semana, durante toda a vida operacional do equipamento. Ao longo de uma vida útil típica de 25 a 30 anos, o custo cumulativo de energia da perda do núcleo pode rivalizar ou até mesmo exceder o preço de compra inicial do transformador. Portanto, investir em um sistema de maior eficiência núcleo de transformador imerso em óleo – mesmo com um prémio inicial moderado – produz frequentemente um retorno positivo sobre o investimento no prazo de 3 a 5 anos, seguido de décadas de poupanças sustentadas.

Q5: Como a espessura do aço silício afeta a perda do núcleo em transformadores imersos em óleo?

Laminações de aço mais finas, como 0,23 mm versus 0,30 mm, reduzem o componente de perda de corrente parasita porque o comprimento do caminho da corrente circulante é encurtado e a resistência elétrica entre as laminações é maior. No entanto, o aço mais fino também aumenta a complexidade e o custo de fabricação. A espessura ideal depende do nível de perda alvo e da frequência nominal do transformador. Para aplicações padrão de 50/60 Hz, 0,27 mm oferece uma compensação equilibrada, enquanto 0,23 mm é preferido para projetos de eficiência ultra-alta.

Em conclusão, a perda central em um núcleo de transformador imerso em óleo é um fenômeno multifacetado governado pelas propriedades dos materiais, desenho geométrico e precisão de fabricação. Com o advento de aços avançados de grãos orientados e ligas amorfas, juntamente com tecnologias de produção de última geração, a indústria está constantemente ampliando os limites do que é alcançável. Fabricantes como Jiangsu Jingtianxia Electric Technology Co., Ltd. estamos na vanguarda dessa evolução, oferecendo um portfólio abrangente que vai desde núcleos convencionais de aço silício até soluções amorfas de próxima geração. Ao alavancar a sua profunda experiência técnica, sistemas de produção inteligentes e compromisso inabalável com a qualidade, capacitam o sector energético global para construir infra-estruturas energéticas mais eficientes, fiáveis ​​e sustentáveis. Para aqueles que buscam otimizar o desempenho do transformador, compreender a perda do núcleo – e selecionar o parceiro central certo – é um passo indispensável em direção à excelência operacional de longo prazo.
