Linha de corte sob medida em aço silício HJ-DZ-440

Definição do Produto

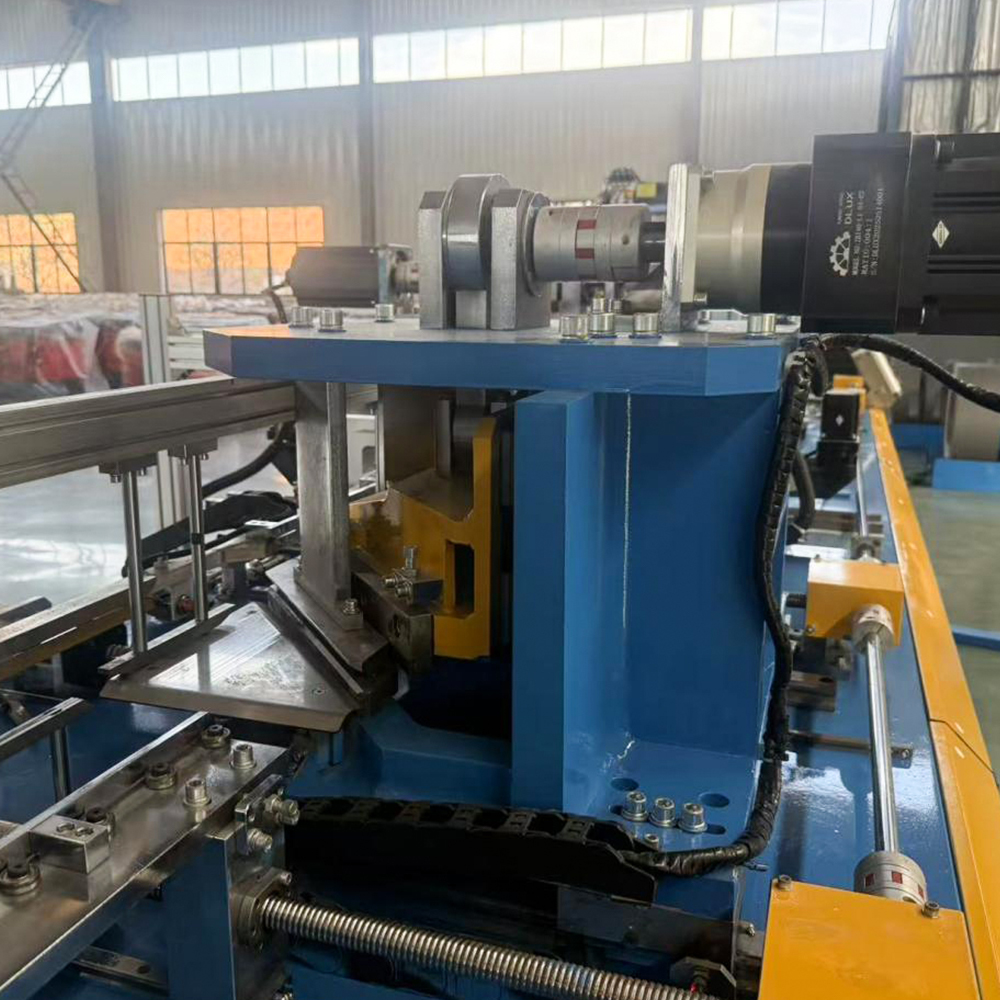

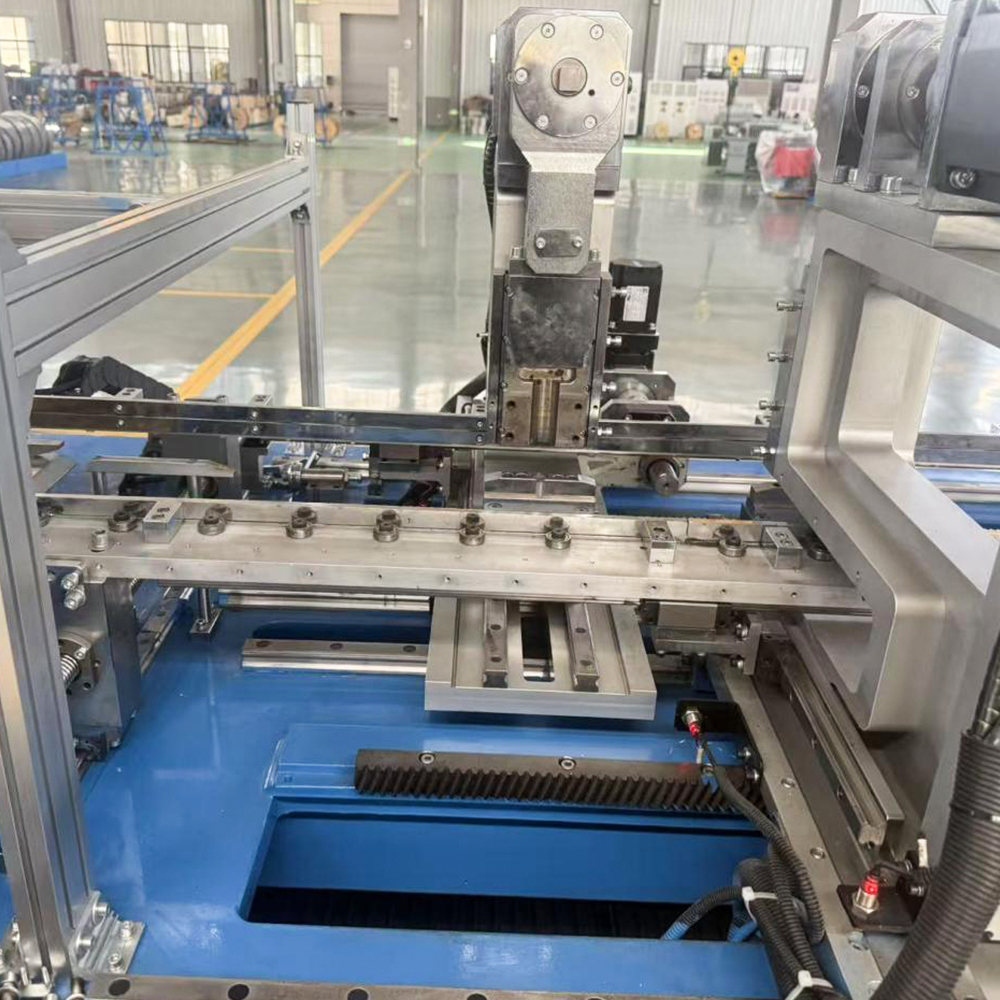

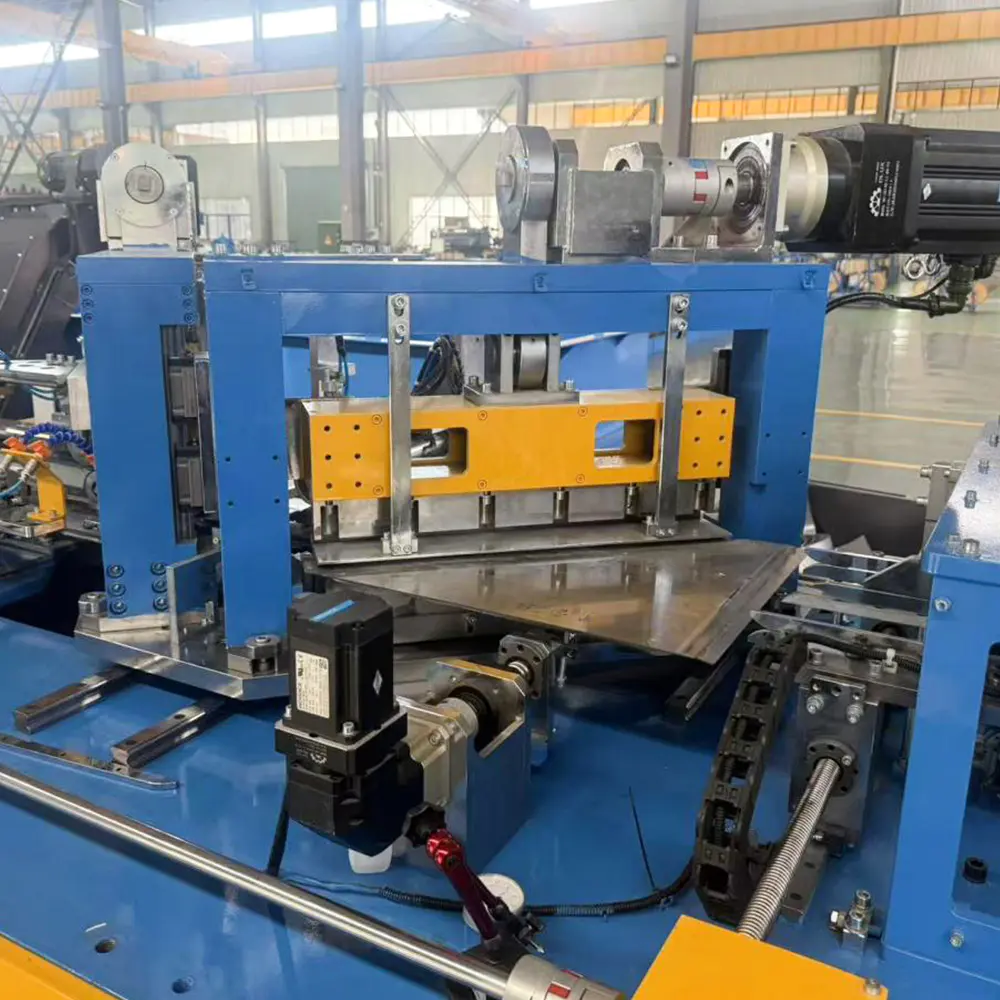

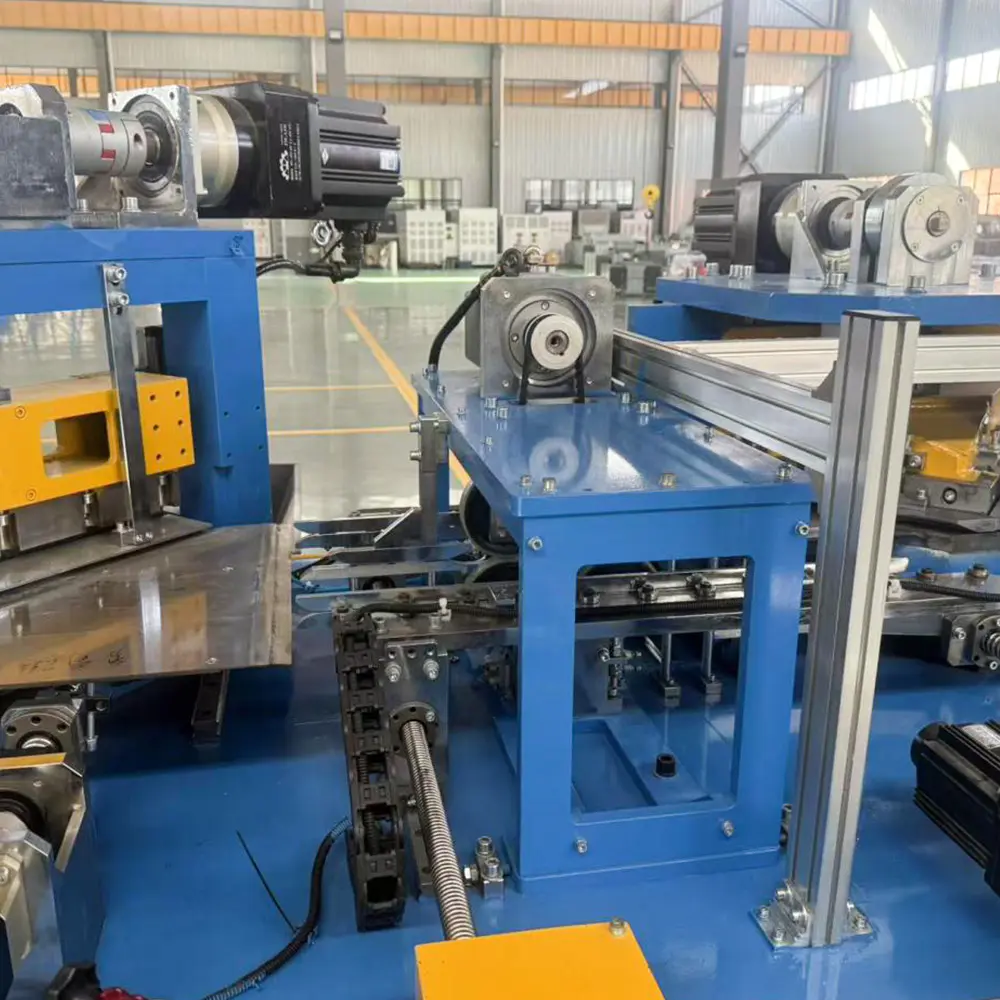

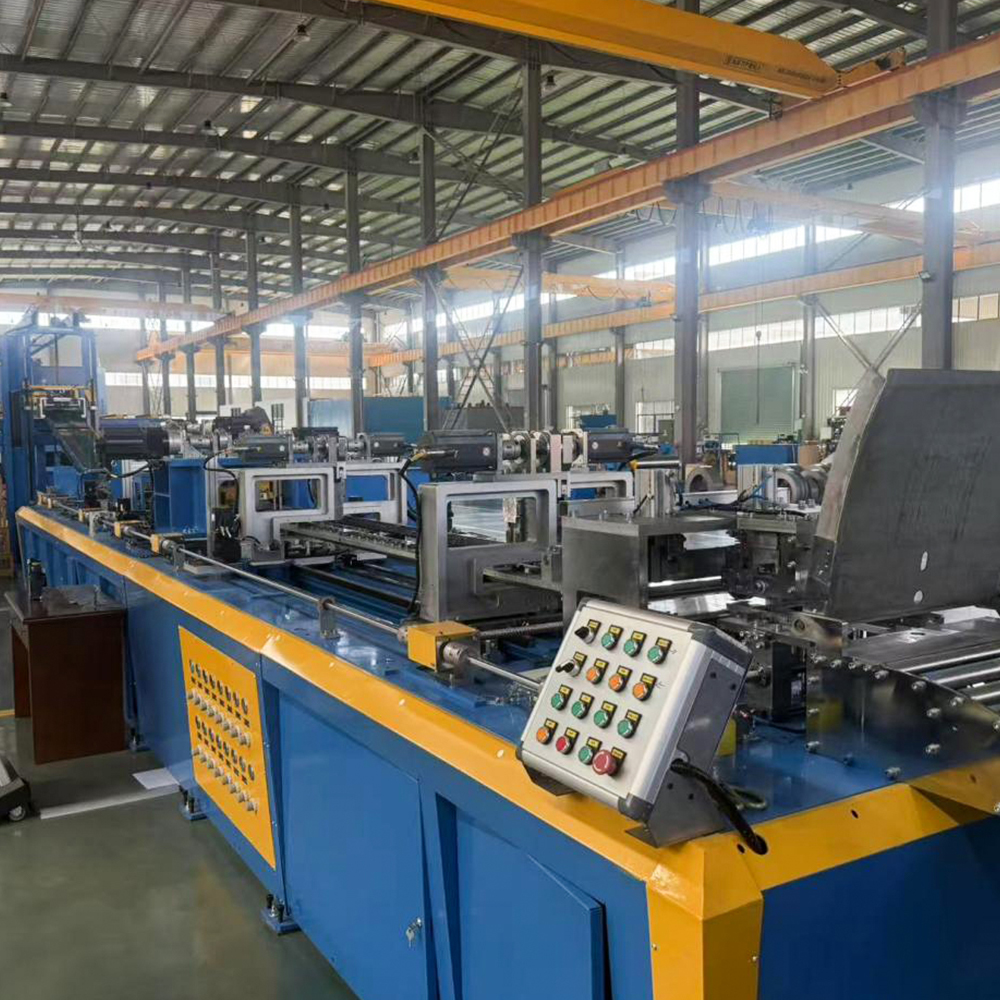

A linha de cisalhamento transversal de núcleo de transformador HJ-DZ-440 é uma máquina de cisalhamento automatizada de alta precisão desenvolvida especificamente para processos de empilhamento em linha de núcleo de transformador. Apresentando um sistema de controle de movimento Siemens e uma arquitetura totalmente servo-acionada, a máquina integra alimentação, perfuração, puncionamento em V, corte de 45°/135° e gerenciamento inteligente de material em uma única unidade, com largura máxima de processamento de 440 mm.
O equipamento processa bobinas de aço silício de grão orientado laminadas a frio em laminações de formato preciso que atendem aos requisitos exatos dos processos de empilhamento de núcleos, alcançando uma produção totalmente automatizada, desde bobinas até folhas acabadas. A configuração padrão é uma estrutura "2-Shear, 4-Punch" (2 unidades de cisalhamento, 2 unidades de punção em V, 2 unidades de punção), suportando corte progressivo transversal e longitudinal de 3 etapas, 5 etapas e 7 etapas. É compatível com uma ampla gama de estruturas principais e se adapta tanto aos modos de produção de corte off-line quanto de empilhamento direto em linha.

Fale Conosco
Adicionar ao Carrinho

Vantagens do produto

Servocontrole de alta precisão — Precisão de corte superior
Um sistema de medição de comprimento duplo de circuito totalmente fechado com codificador externo de servo motor, combinado com um mecanismo de alimentação auxiliar, atinge uma precisão de comprimento de corte de ±0,2 mm em velocidade constante, uma precisão angular de ±0,1° e um desvio de coincidência do ângulo de inversão do membro central de ≤0,1 mm, garantindo dimensões consistentes e precisão de junta para empilhamento de núcleo a jusante.

Sistema completo de acionamento Siemens — Desempenho estável e confiável
Todas as estações – alimentação, corte e puncionamento – são acionadas por servomotores Siemens de alta resposta e alta inércia. O sistema de controle de movimento oferece operação estável e confiável, alto rendimento de produção, baixa taxa de falhas e custos reduzidos de manutenção a longo prazo.

Ferramentas de Metal Duro — Durabilidade de Longa Duração
Lâminas de cisalhamento, matrizes de punção em V e matrizes de punção são todas feitas de metal duro da marca Zhuzhou Diamond (carboneto de tungstênio), atingindo 200.000 a 300.000 golpes por afiação, reduzindo significativamente a frequência de troca de ferramentas e paradas de produção não planejadas.

Não é necessário buffer pit – instalação simples e de baixo custo
Um design inovador de placa intermediária utiliza sensores fotoelétricos multiponto para monitorar a posição da folha em tempo real e combinar automaticamente a velocidade de alimentação com a velocidade de desenrolamento. Não é necessária a escavação de um poço tampão, reduzindo substancialmente os custos de construção da fundação e permitindo o rosqueamento automático.

IHM com tela sensível ao toque — operação intuitiva e fácil
Uma tela sensível ao toque da Siemens com interface gráfica permite que os operadores insiram e modifiquem rapidamente os parâmetros de produção, com controle preciso da quantidade produzida por contagem de folhas ou por unidade transformadora. Isto reduz os requisitos de habilidade do operador e melhora a eficiência do gerenciamento da produção.

Compatibilidade de processos em várias etapas — ampla adaptabilidade
Suporta processos de empilhamento progressivo transversais e longitudinais de 3 etapas, 5 etapas e 7 etapas, adaptando-se de forma flexível a diferentes estruturas de núcleo e atendendo aos requisitos de processamento de folhas de vários núcleos de transformadores do tipo seco e imersos em óleo.

Aplicações Feedback

Aplicações de produtos

O HJ-DZ-440 é usado principalmente na indústria de fabricação de transformadores nos seguintes cenários:

Processamento de folhas centrais de transformadores de potência de médio e grande porte: Adequado para cortar laminações de grande formato com comprimentos de membros centrais de 770 a 2.400 mm e larguras de 80 a 440 mm, atendendo às demandas de produção de transformadores de potência de alta capacidade.

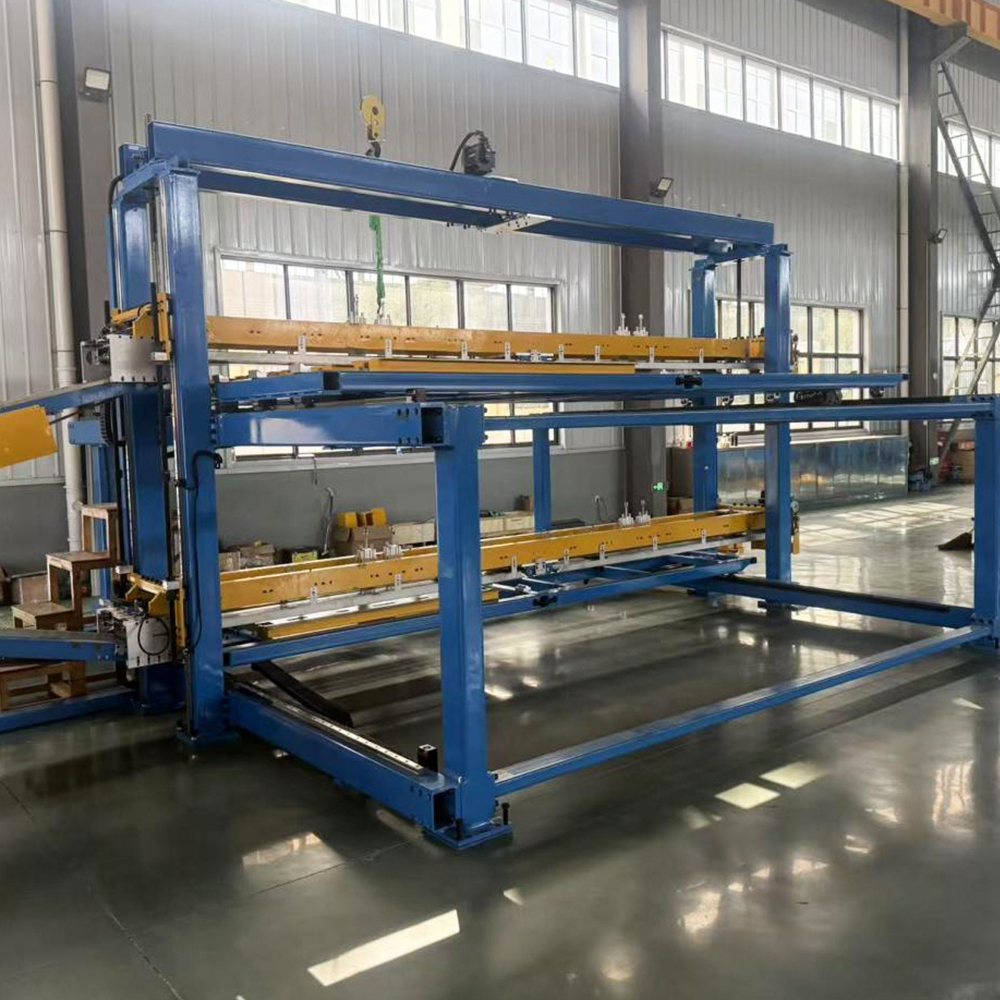

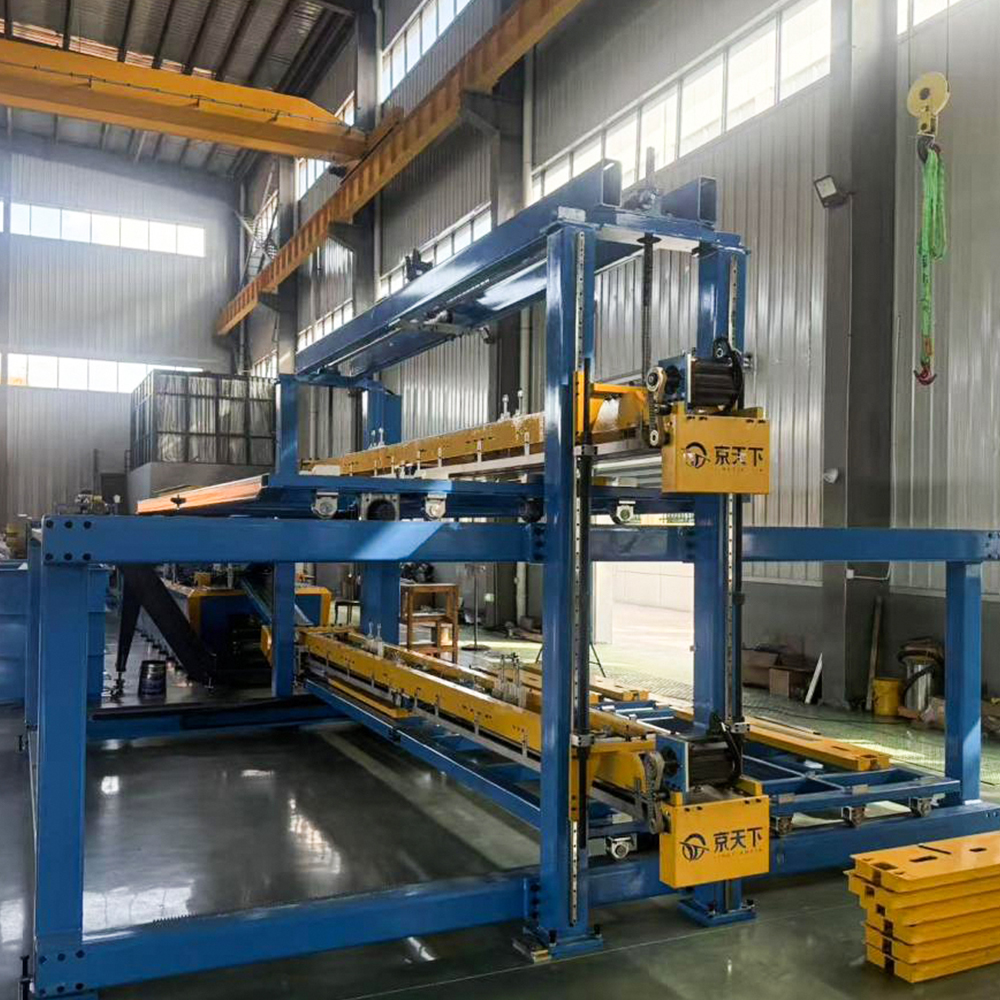

Integração da linha de empilhamento em linha: Conecta-se diretamente ao equipamento de empilhamento de núcleos em linha da série ZXD, permitindo corte e empilhamento simultâneos e eliminando etapas intermediárias de içamento e transferência, aumentando significativamente a eficiência geral da produção.
Corte autônomo offline: Também pode operar como uma máquina de corte independente; as colunas acabadas são transferidas para o processo de empilhamento manualmente ou por meio de transportador, mantendo a compatibilidade com os fluxos de produção convencionais.
Produção de folhas de núcleo com várias variedades: Suporta processamento de folhas para configurações de núcleo de 3, 5 membros e outras configurações de núcleo, adaptáveis ​​ao tipo seco, imerso em óleo, armazenamento de energia e outros tipos de transformadores.

[#entrada#]
Mais recomendações
Sobre nós
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. é uma empresa líder e competitiva no setor doméstico, especializada em P&D, produção e fornecimento de produtos de suporte de energia essenciais. Nosso portfólio principal de produtos abrange núcleos de transformadores, equipamentos inteligentes de empilhamento de núcleos de transformadores, máquinas de corte transversal de núcleos, sistemas inteligentes de armazenamento em oficinas e linhas de produção logística automatizadas. Com mais de 46 talentos técnicos profissionais, a empresa possui sólida acumulação técnica e um sistema de produção maduro. Somos China Linha de corte sob medida em aço silício HJ-DZ-440 Fornecedores e Linha de corte sob medida em aço silício HJ-DZ-440 Exportador e Empresa, Focando na indústria de energia elétrica, fornecemos continuamente soluções integradas de alta qualidade, alta precisão e inteligentes para clientes globais.
Certificado de Honra
  • Certificado de Patente
  • Certificado de Patente
  • Certificado de Patente
  • Certificado de Patente
  • Certificado de Patente
Notícias
Feedback de Mensagem
Linha de corte sob medida em aço silício HJ-DZ-440 Conhecimento do Setor

Como a linha de corte longitudinal HJ-DZ-440 difere de uma linha de corte longitudinal para processamento de aço silício?

No campo da fabricação de núcleos de transformadores, a seleção do equipamento de processamento apropriado determina diretamente a qualidade do produto, a utilização do material e a eficiência da produção. Embora ambos linhas de corte longitudinal em aço silício e linhas de corte são usadas para processamento de aço silício, seus princípios de funcionamento, cenários de aplicação e produtos finais são fundamentalmente diferentes. Este artigo leva o Linha de corte longitudinal em aço silício HJ-DZ-440 como exemplo para fornecer uma análise comparativa detalhada desses dois métodos de processamento, ajudando você a tomar uma decisão informada com base nas necessidades reais de produção.

1. Definição e Posicionamento do Núcleo: Corte vs.

A linha de corte é usado principalmente para cortar longitudinalmente bobinas largas de aço silício em várias bobinas mais estreitas. Seu produto acabado permanece em forma de bobina, e o objetivo principal é alterar a largura do material para posteriores processos de estampagem ou corte. Em contrapartida, o Linha de corte longitudinal em aço silício HJ-DZ-440 é um sistema de corte de precisão que corta bobinas em folhas planas de comprimentos predeterminados. Mais importante ainda, ele foi projetado especificamente para empilhamento de laminação de núcleos de transformadores, integrando alimentação, perfuração, entalhe em V, cisalhamento de 45°/135° e gerenciamento inteligente de materiais em uma única unidade automatizada.

De acordo com a definição do produto de Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. , o HJ-DZ-440 apresenta uma configuração padrão "2-Shear, 4-Punch" (2 unidades de corte, 2 unidades de punção em V e 2 unidades de perfuração), suportando corte progressivo transversal e longitudinal de 3 etapas, 5 etapas e 7 etapas. Este nível de integração funcional é algo que um sistema convencional linha de corte de aço silício simplesmente não pode conseguir, já que este último executa apenas corte longitudinal sem qualquer capacidade de corte transversal ou puncionamento.

2. Fluxo de Processo e Diferenças Funcionais

O fluxo do processo de uma linha de corte típica inclui desenrolamento, nivelamento, corte longitudinal por facas circulares, controle de tensão e recuo. Todo o processo é contínuo e o resultado final são múltiplas bobinas estreitas. O Linha de corte longitudinal em aço silício HJ-DZ-440 , no entanto, segue uma lógica de processamento completamente diferente. Seu fluxo de trabalho é: desenrolamento → nivelamento → perfuração → entalhe em V → corte de 45°/135° → empilhamento de folhas. O equipamento processa bobinas de aço silício de grão orientado laminadas a frio em laminações de formato preciso que atendem aos requisitos exatos dos processos de empilhamento de núcleos, alcançando uma produção totalmente automatizada, desde bobinas até folhas acabadas.

As principais diferenças funcionais incluem:

  • Método de corte: As linhas de corte usam facas circulares rotativas para corte longitudinal contínuo, enquanto a HJ-DZ-440 usa guilhotina de precisão para corte transversal em comprimentos fixos.
  • Capacidade de perfuração: As linhas de corte não têm função de perfuração; o HJ-DZ-440 integra unidades de perfuração e entalhe em V para montagem do núcleo do transformador.
  • Corte em ângulo: A HJ-DZ-440 suporta corte de esquadria de 45° e 135°, o que é essencial para a produção de núcleos de transformadores escalonados – um recurso ausente em linhas de corte longitudinal.
  • Formulário de saída: Bobinas de saída de linhas de corte; o linha de corte longitudinal em aço silício produz folhas empilhadas prontas para montagem do núcleo.

3. Cenários de aplicativos e usuários típicos

As linhas de corte longitudinal são amplamente utilizadas nas indústrias de processamento de metal em geral, incluindo peças automotivas, carcaças de eletrodomésticos e oficinas de estampagem em geral. Esses usuários normalmente exigem apenas redução de largura e recuo para etapas de processamento subsequentes. Em contrapartida, o Linha de corte longitudinal em aço silício HJ-DZ-440 é especificamente adaptado para a indústria de transformadores de potência, especialmente para a fabricação de núcleos de transformadores de alta eficiência.

Tecnologia elétrica Co. de Jiangsu Jingtianxia, Ltd. equipou esta linha com um sistema de controle de movimento Siemens e uma arquitetura totalmente servo-acionada, permitindo-lhe suportar modos de produção de corte offline e empilhamento direto em linha. As aplicações típicas incluem:

  1. Produção de núcleos de transformadores escalonados para grandes transformadores de potência.
  2. Fabricação de laminações de motores com padrões precisos de furos e entalhes.
  3. Processamento de aço silício de grão orientado (CRGO) com perda mínima do núcleo.
  4. Produção de alto volume de folhas empilhadas com planicidade e qualidade de borda consistentes.

4. Especificações Técnicas e Comparação de Desempenho

Para ilustrar claramente as diferenças entre os Linha de corte longitudinal em aço silício HJ-DZ-440 e uma linha de corte típica, a tabela a seguir fornece uma comparação lado a lado de parâmetros críticos:

Parâmetro Linha de corte Linha de corte sob medida HJ-DZ-440
Máx. largura de processamento Normalmente até 600 mm 440 milímetros
Método de cisalhamento Longitudinal (facas circulares rotativas) Transversal (tesoura guilhotina)
Perfuração Não disponível 2 unidades perfuradoras (padrão)
Entalhe em V Não disponível 2 unidades de perfuração em V (padrão)
Corte em ângulo (45°/135°) Não compatível Suportado
Formulário de saída Bobinas estreitas Folhas acabadas empilhadas
Sistema de controle CLP básico Controle de movimento Siemens totalmente servo-acionado
Etapas de corte progressivo Nenhum 3 etapas, 5 etapas, 7 etapas

Esta comparação mostra claramente que embora uma linha de corte seja uma ferramenta versátil para redução de largura, a Linha de corte longitudinal em aço silício HJ-DZ-440 é um sistema especializado e de alta precisão projetado para fornecer laminações acabadas prontas para empilhamento de núcleos sem etapas adicionais de processamento.

5. Utilização de materiais e qualidade de borda

Para os fabricantes de núcleos de transformadores, a utilização de materiais impacta diretamente a eficiência de custos. As linhas de corte normalmente geram um desperdício significativo de corte de borda porque a largura total de múltiplas tiras estreitas raramente corresponde exatamente à largura original da bobina. Em contrapartida, o HJ-DZ-440 otimiza os padrões de corte por meio de sua capacidade de corte progressivo, minimizando o desperdício ao aninhar diferentes comprimentos e ângulos em uma única bobina.
